内存条、总线与 DMA：计算机组成中的关键部件解析

1显存条、总线与DMA

计算机组成中显存或则叫寻址是十分重要的部件。显存由于地位太重要，所以和CPU直接相连，通过数据总线进行数据传输，并通过地址总线来进行数学地址的轮询。

不仅数据总线、地址总线还有控制总线、IO总线等。IO总线是拿来联接各类外设的，比如USB全称就是通用串行总线。再例如PCIE是目前最常见的IO总线之一。这儿放一张B站硬件茶谈的一张图。

图1-1硬件图

图中CPU和两侧显存条直接连，并通过PCIE总线与下方的PCIE插孔联接，在PCIE插孔上可以插主板，网卡，声卡，硬碟等等。PCIE带宽是共享的，假如某个设备用了x1路带宽，则能用的就少一路，由于本质上每一路都是串行的。北桥和CPU之间也有PCIE通道，主要是提供给一些带宽占用很低的外设。

北桥芯片坐落显卡上，通常在右下角，有个被动散热下边压着。北桥中有个很重要的设备就是DMA控制器，或则叫DMAC。DMA直接显存访问，意思就是DMAC就能直接访问显存。即通常进行IO的时侯，cpu会把总线完全交给DMAC（DMAC和CPU会分时掌控总线），DMAC访问设备如c盘，将数据读到显存中，由于此时接管了总线，所以可以写显存。在这个过程中CPU可以进行其他的任务。这也是异步IO、非阻塞IO等理论的基础。

计算机常试题：

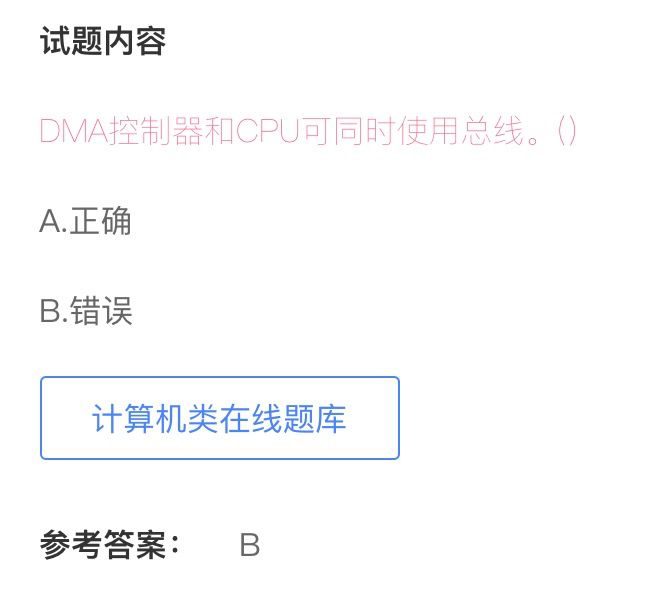

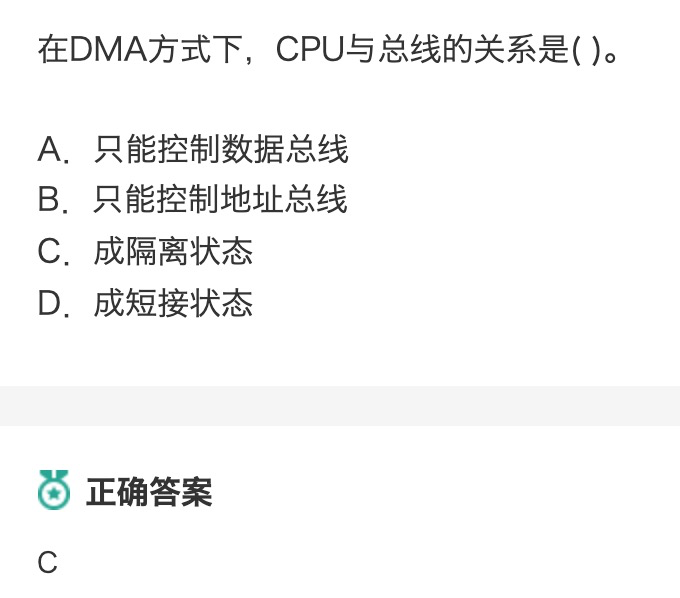

图1-2-1题目1

图1-2-2题目2

2操作系统显存管理与分类2.1虚拟显存（逻辑显存）

win32程序从程序上能操作的逻辑地址空间有4G如此大（尽管实际可能用不了这么多），4G的逻辑地址须要全部映射到化学显存上。映射的最小单位假如是字节的话，映射表将会十分大，且效率低下。提出page概念，即最小的映射单位是一个page，一页通常是4K这样的大小，我的机器是这样的，所以下边程序demo中页大小都是4K。

其实逻辑空间可能比实际要大，而且只要程序没有用这么多显存，就不须要去映射这么多page，且即使用了这么多显存，也可以映射到c盘上。

逻辑页是具象的，须要映射到化学的页上，就能完成对显存的操作。我们把逻辑页叫页（page）化学页叫帧（pageframe）。页号-帧号的映射表叫页表（pagetable）。

图2-1页表映射

由于每位程序见到的逻辑地址空间都很大，所以程序变多了以后，程序使用的显存小于了化学显存，此时通常通过将部份”不着急使用”的页映射到c盘的形式来解决。所以页表中映射项可能是c盘。

图2-2页表映射

同时每位进程都有自己的专属页表，如下：

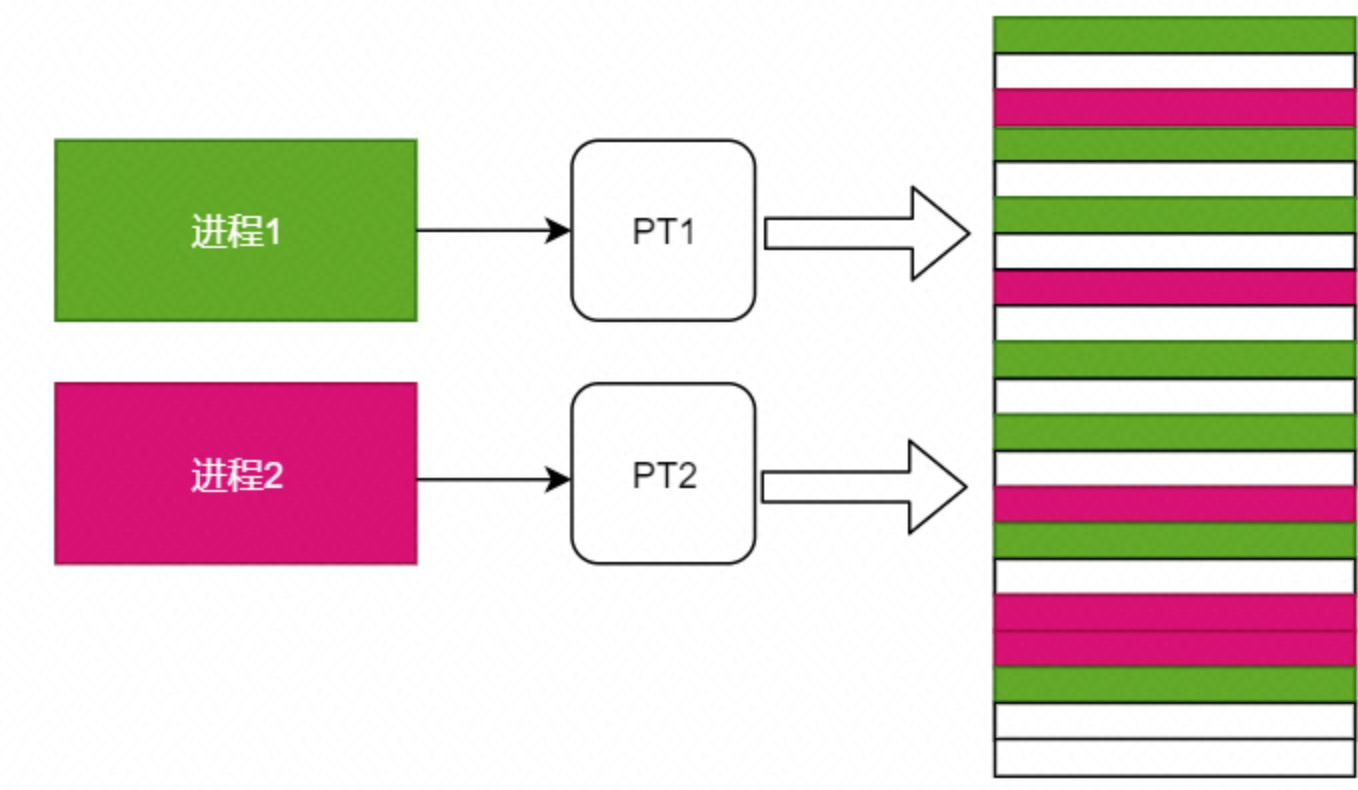

图2-3多进程的页表

一种实际情况，4G逻辑地址有32bit地址空间，假定pageSize=4K偏斜量占12bit，因此页表的逻辑页号有20bit。再假定实际显存条只有256M28bit地址空间12bit偏斜量16bit页号。

逻辑地址0x000011a3，去映射的时侯00001就是逻辑页号，去查页表发觉映射到真实页帧号00f3，之后偏斜量不变还是1a3，最终就找到这个数学显存内容了。

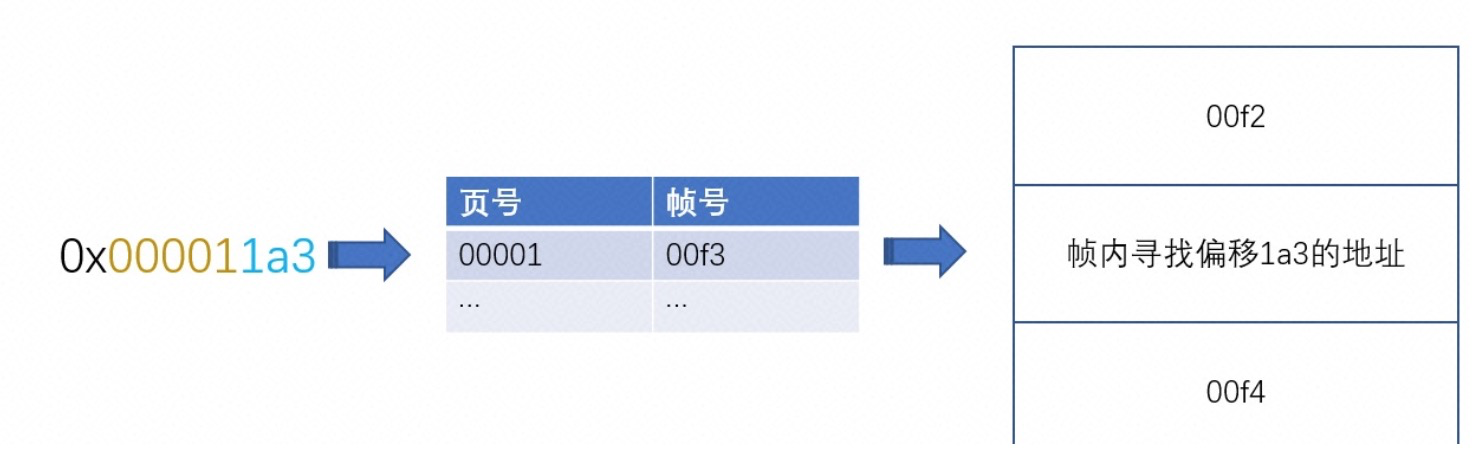

图2-4页表的映射过程

这个过程中，可能会出现映射的帧号是disk，即映射到了c盘上。此时会触发缺页异常，步入内核态，内核从c盘中读取缺的这页内容，将其加载到化学显存中。并且化学显存的帧有可能所有帧都满了，此时就须要赶出不太”重要”的帧。

赶出的过程须要判定当前化学页(帧)是否是脏的（脏：与c盘中内容不一致，即从c盘加载到化学显存后被改过就是脏的），倘若是脏的还须要更新c盘中的内容保证一致。

赶出后就腾出了位置给从c盘中读到的这页的数据，之后须要更新页表的这一项的映射关系，将c盘改为帧号，之后重新进行查页表这一步。

逻辑层的作用：极大的增加了显存碎片；利用c盘可以实现”无限的显存”；各个进程间显存的安全性等。

一个地址中“住”的是一字节(8bit)的数据。

2.2快表TLB、多级页表

里面提及了逻辑-化学页的映射，这就是页表，而且里面的页表虽然不仅简单的页号映射，还储存了其他一些属性：是否有效，读写权限，更改位，访问位（淘汰算法和TLB中用），是否是脏（被更改过就是脏的，由于他和硬碟上的数据不一致），是否准许被高速缓存等等。

页表存于寻址中，每位进程都有自己的页表。

里面可以看见基于页表的轮询，须要两次访问寻址（页表是存在寻址的），效率低下。为了提升速率，引入了快表，快表是页表项的缓存，将近来一次的映射项存入快表，由于空间有限所以须要赶出最老的那一项。快表的设计是基于经验：程序常常访问的page通常就那几个，不会时常频繁的更换非常多的页。

快表可能存于硬件MMU中（也可能是软件TLB），通常只有8-256条，每位进程都有自己的快表。

另一个值得讨论的话题是页表占用空间太大，里面反例中（32位程序256M机器pageSize4K）页号有20bit即2百万个，所以须要有1百万条，每条大小假如只算逻辑页号(20bit)和化学页号(16bit)的话：

36bit * 2^20 = 4.5MB

假如有64个这样的程序在运行…后果可想而知。

一种挺好的解决方式是多级页表，第一级页表用于找寻第二级页表的编号。的单级映射可以改成和两级映射。此时占用显存为

20bit * 2^10 + 16bit * 2^20 = 2M

2.3分段

严格意义的分段是，每一段的虚拟地址都是从0开始。之后页表是段号+页号来映射帧号的。并且这些方式早已被废弃了，只有x8632位的intel的cpu还保留了这些段页结合的形式，即严格意义的分段早已用的极少。

那为何还常常看到段的概念？现今所说的段通常是程序在逻辑层面保留的概念，对逻辑地址有个简略的界定，以便程序编撰，并且并不影响os的显存管理（还是分页管理）。

以32位程序为例，在逻辑空间中最高的0xcxc0000000-0xffffffff这1G的显存是给内核留出的，这部份是所有进程共享的。剩余3G显存从低到高分别是Text、Data、Heap、Lib、Stack。64位程序则远小于这儿的值。

Heap是从低往高下降，Stack是从高往低下降，且有个最大限制。Data储存静态变量Text储存程序二补码码，Lib储存库函数须要占用的显存，多个程序假如都使用了相同的库，显存是共用的（共享显存）。各个部份的留有随机的一段偏斜量，可以保护程序，这也促使每次重新执行程序的时侯变量所在的显存地址总是不同的。

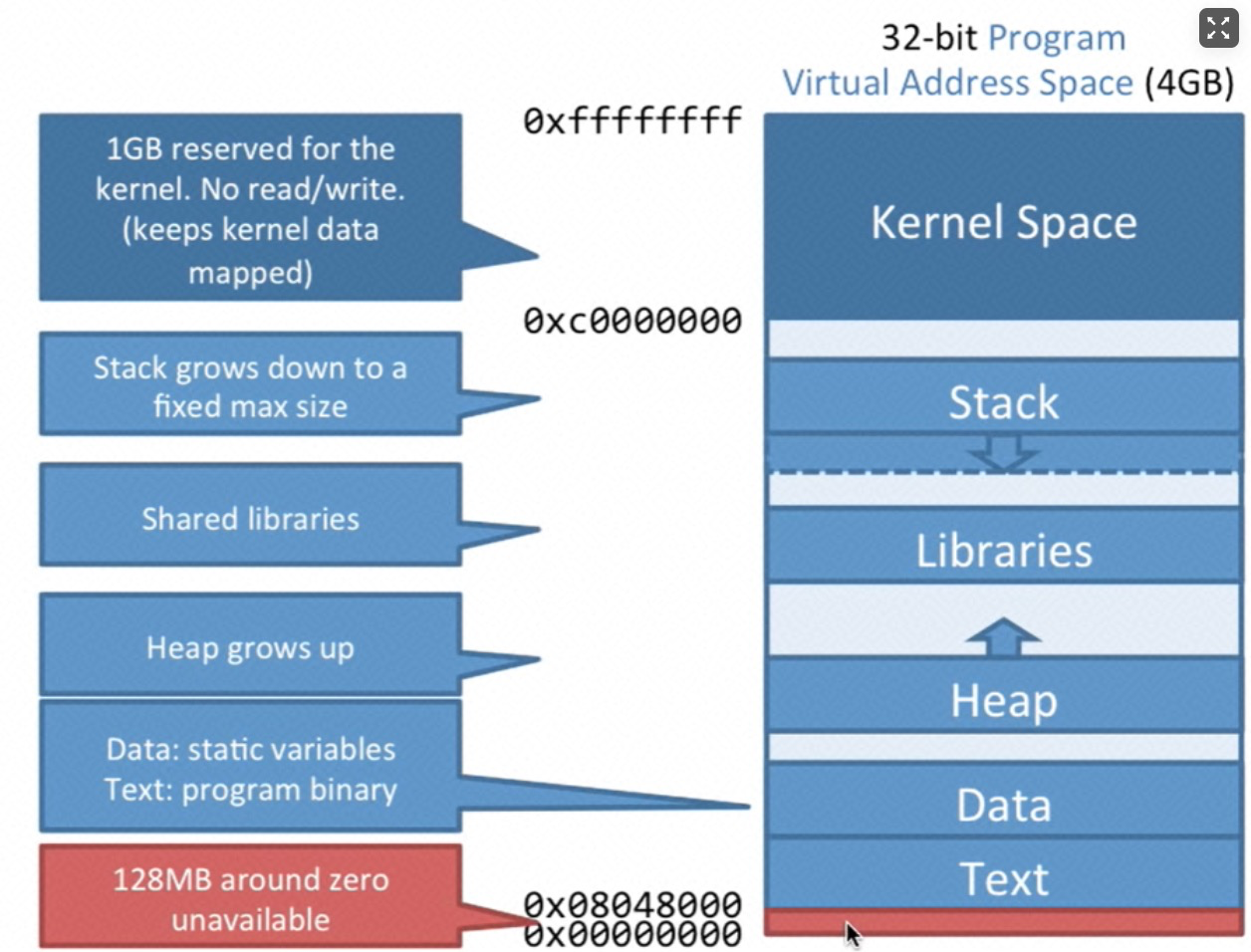

图2-532位系统下显存地址的组成

分段是逻辑空间上的，不影响分页的显存管理方法，前面进行分页，映射到化学显存上各部份跨多个页虽然并不连续。

2.4cache

cpu的五级缓存饰演着缓存寻址数据的作用，而cache在显存管理中的位置是如何的呢？

PIPT，化学级cache，cpu剖析完映射关系，先到cache找有没有该化学地址的cache。这样会特别的慢，而且所有进程可以共享cache。

VIVT，逻辑级cache，cpu直接通过逻辑地址找cache，miss后再查TLB页表这种。这样很快linux社区，而且逻辑地址只能对当期进程使用，其他进程完全不能复用，尤其是库函数这些共享的不能借助好cache。

VIPT，将二者结合，用逻辑地址查找cache，cache中数据部份后面添加一个对应化学地址的tag。这样领到这个tag后到tlb、页表中查看下这个对应关系是否正确，假如正确就直接读cache。这样速率和共享性都是折中的。

以上三种形式各有利弊，在不同的cpu中可能使用的不一样。

2.5显存地址大小

好多人轻率的会觉得32位系统的虚拟地址是32位，这是没错的，并且64位系统下真正的可用的虚拟地址却不到64位。

#include
int main(){
    int x = 10;
    printf("%p",&x)
}

图2-6C语言复印地址

显著见到是48位，即使这个表针大小是8byte，并且只有48bit是有效的地址位，后面是多个0。通过cat/proc/cpuinfo最后几行能看见化学地址和虚拟地址的大小，这主要是cpu单方面订制的，我的这台机器是13年买的intel赛扬i53230的CPU。其实我的系统显存只有2G，其实物理地址不会有43位，只是cpu最多支持43位化学地址。

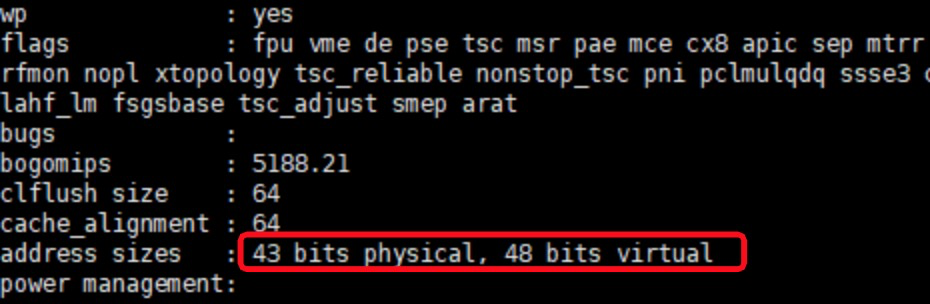

图2-7cpuinfo中的虚拟地址和化学地址

小细节：栈是仅次于内核的低位地址，参考图2-5.所以看见上面这个地址基本能推测出分给内核的虚拟空间应当是0xffffffffffff-0x8。

2.6显存分类

在生活中我们常常见到各类显存的种类，例如在linux调用free-h的时侯可以看见图2-6的分类。

在linux中通过free-h可以看见当前系统的显存情况:

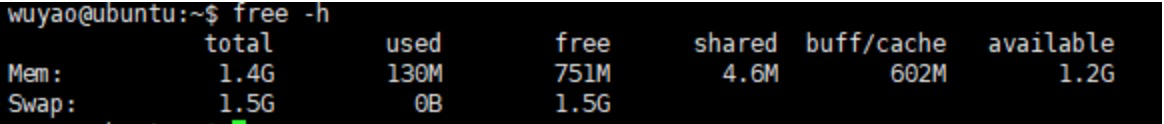

图2-8free指令下的显存分类

mem是化学显存，swap是交换分区，是拿来将显存暂时放在c盘上的。

total总显存大小，used用户使用的显存大小，free空闲的显存大小，shared共享显存大小，buff/cache文件缓存大小，available可用显存大小是free和buff/cache加上去。

total = used（含shared） + free  + buff/cache

这儿须要理解buff/cache，她们在老一些的内核中是分开显示的分别是buffercache和pagecache，都是对c盘的缓存。其中buffercache是硬件层面，对c盘块中的数据进行缓存，缓存的单位其实也是块。而pagecache是文件系统层面，对文件进行缓存，缓存单位就是页。buffercache的提出特别的早，二者并存时会碰到重复缓存了相同的内容的情况。

较新的内核早已将二者合并，或则说将buffercache合到了pagecache。其实也还是能缓存c盘块，并且储存单位也是页了。而且buffer使用前会先检测pagecahce是否早已缓存了对应内容，假如是则直接指过去。在机器维度查看显存的时侯也能发觉BufferCache都是0，由于都合到了pageCache，有Buffer的都是很老的内核的机器。

buff/cache占用大，会不会影响后续程序申请显存？

不会linux格式化命令，一旦用户程序须要申请显存，buff/cache都会释放掉一部份。换句话说buff/cache是在显存比较空闲的时侯，尽量借助一出来加速文件读写的。假如有大婶须要用显存，是会拱手让出的。

假如想进一步了解三者的演进，这篇文章从内核源码的角度展示了，几个理成本版本下buffcache和pagecache的变化。

在windows任务管理器中又可以看见右图的几种状态的显存别称，而在Jprofile查看jvm显存的时侯也有图2-8的一些别称。

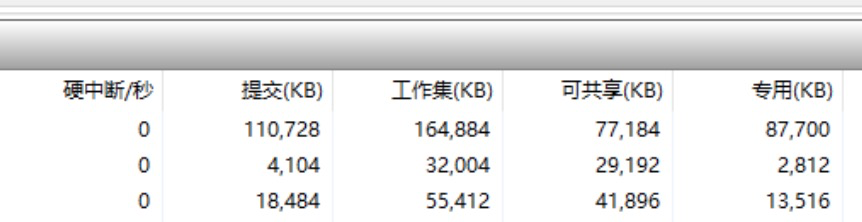

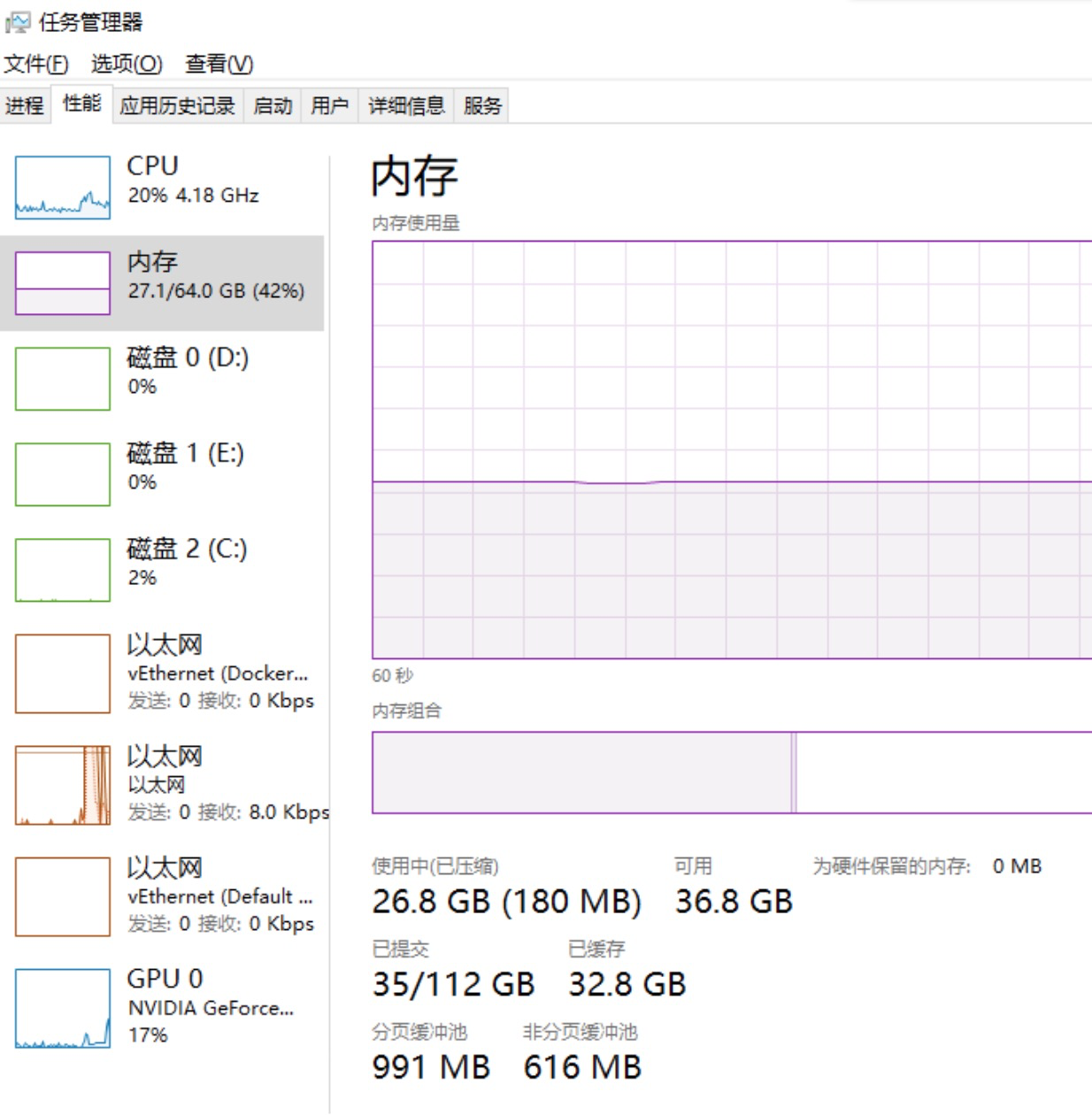

图2-9windows任务管理器显存分类

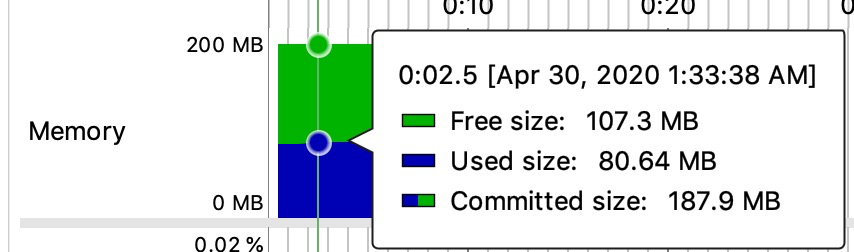

图2-10jprofile显存分类

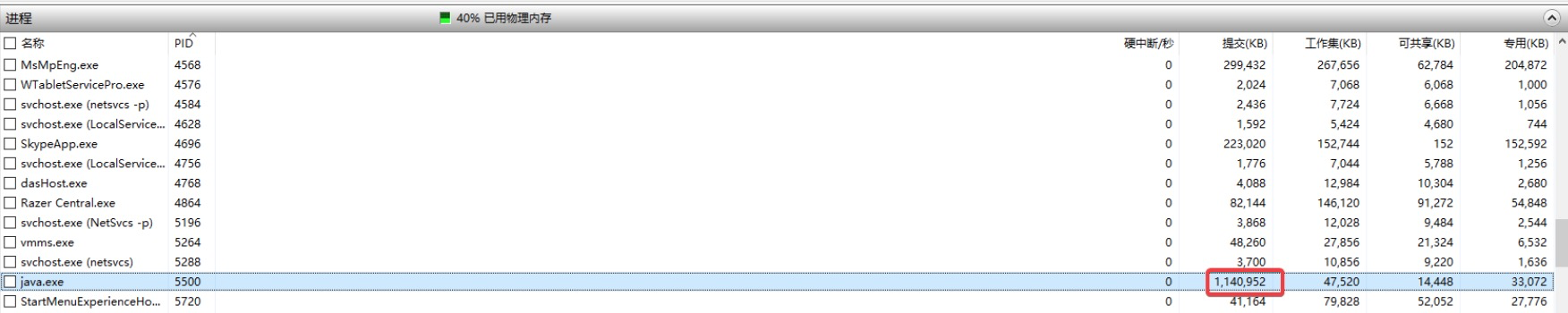

已递交的意思是早已向操作系统申请了如此多的显存，操作系统可以早已给了如此多显存了，而且也可能没有给这么多。贴一张谷歌自己的解释如图

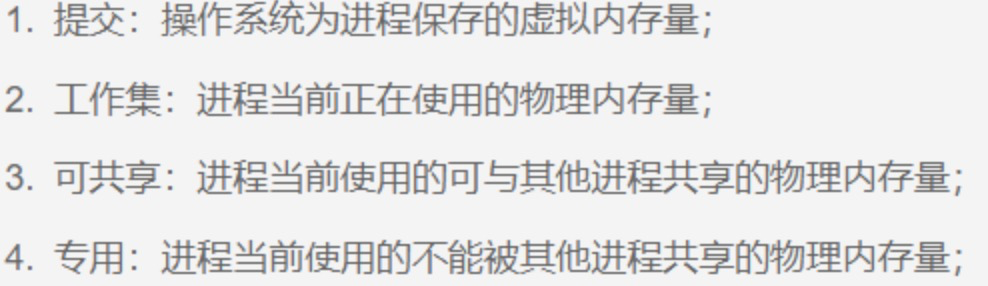

图2-11几种显存的解释

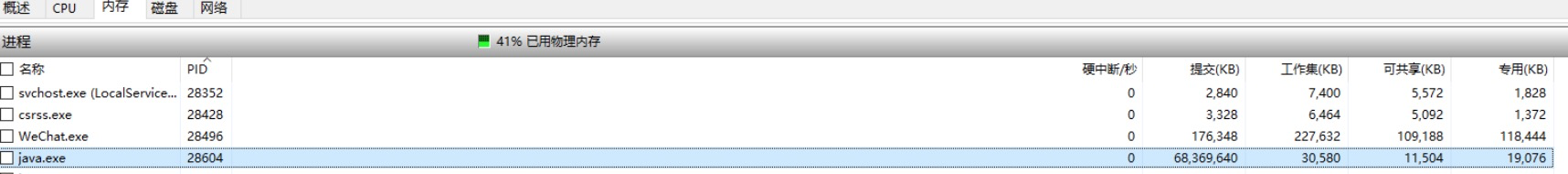

递交的显存由于是虚拟显存，并不一定系统会立即给那么多，所以可能递交远超过化学显存上限的大小。我之前看过一个视频，小哥用malloc申请了130000+GB的显存程序才退出，而假如在malloc后给申请的地址填写值，事情就不这么顺利了。感兴趣可以去看下这个视频。其实不了解C语言也没关系我在本文后半段会用java的Unsafe同样申请超过化学上限的显存大小做demo。

3显存相关的系统调用3.1内核态和用户态

内核态、用户态、内核空间、用户空间，是常常说起的概念。由于操作系统不容许用户直接操作硬件，所以须要用户程序通知内核，内核帮你下达指令给硬件。在进行读文件的时侯，就须要用到c盘这个设备，所以须要步入内核态，将文件内容读到内核buffer，之后拷贝到用户buffer并从内核态切换为用户态，程序能够真正领到数据。

用户态进内核态，通常有三种触发条件，中断、异常和系统调用，中断和异常有时侯界限比较模糊，比如缺页中断也有地方叫缺页异常。这儿我们引出了系统调用，大多数须要主动操作或读写硬件的都是通过系统调用。诸如读写文件的open/read/write是系统调用，网路传输常见的select/poll/epoll也是系统调用，申请显存的malloc底层也是通过brk或mmap这俩系统调用实现的。

系统调用伴随了好多设计的优化，比如通过epoll等系统调用实现的IO多路复用提升了网路包的处理效率，mmap、sendfile等系统调用实现的零拷贝，降低了用户空间和内核空间之间的数据拷贝和上下文切换次数等等。在java的NIO中有大量的函数是直接封装了系统调用。

3.2brk

malloc大于128K（阀值可更改）的显存时，用的是brk申请显存。C语言中sbrk(可函数)是brk(系统调用)的简单封装，下边代码复印的值可以看出first由于申请了0大小，所以和second表针位置相同。而third则表示的是second的尾部地址。可以看见虚拟地址是连续分配的，brk虽然就是向下扩充heap的下界，配合查看图2-5。

#include
#include
int main(){
    void *first = sbrk(0);
    void *second = sbrk(1);
    void *third = sbrk(0);
    printf("%pn",first);
    printf("%pn",second);
    printf("%pn",third);
}

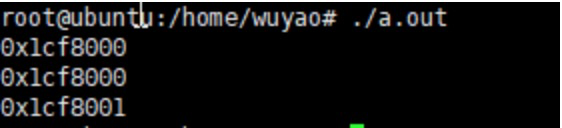

图3-1brk代码输出

假如此时在third+1地址处去初始化一个int值，是可以成功的，并不报错。

#include
#include
int main(){
    void *first = sbrk(0);
    void *second = sbrk(1);
    void *third = sbrk(0);
    int *p = (int *)third+1;
    *p = 1;
}

这是由于页大小是4K，sbrk(1)虽然也是申请一页，所以third+1位置也是安全的。假如我们将second这行改为4096，那就是另一个故事了,会触发段错误。

void *second = sbrk(4096);

图3-2brk代码输出2

3.3mmap

malloc小于128K的显存时，用的是mmap。

// addr传NULL则不关心起始地址，关心地址的话应传个4k的倍数，不然也会归到4k倍数的起始地址。
void *mmap(void *addr, size_t length, int prot, int flags, int fd, off_t offset);
//释放内存munmap
int munmap(void *addr, size_t length);

mmap用法有两种，一种是将文件映射到显存，另一种空文件映射，也就是把fd传入-1，都会从映射区申请到一块显存。malloc就是调用的第二种实现。

#include
#include
#include
int main(){
    int* a =(int *) mmap(NULL, 100 * 4096, PROT_READ| PROT_WRITE, MAP_PRIVATE| MAP_ANONYMOUS, -1, 0);
    int* b =a;
    for(int i=0;i<100;i++){
       b = (void *)a + (i*4096);
       *b =1;
    }
    while(1){
        sleep(1);
    }
}

这儿递交400K显存的申请，但是在每页中都进行显存的使用。可以看见不映射文件的话触发的是minflt次数是100次。

图3-3进程的显存minflt

这儿是mmap显存的惰性加载，一开始mmap100页时虽然都没有分配给进程，在用到的时侯开始真正领到显存，此时触发minflt缺页，由于不是映射的文件，不用从c盘中调显存，所以是小错误。并且仍是消耗性能的。

假如mmap是映射的c盘文件，也会惰性加载，在初次加载或则页被赶出后再加载的时侯，也会缺页，这个时侯就不是小错误minflt了，而是majflt。诸如下边使用mmap来读文件。

#include
#include
#include
#include
#include
#include
int main(){
        sleep(4);
        int fd = open("./1.txt", O_RDONLY, S_IRUSR|S_IWUSR);
        struct stat sb;
        if(fstat(fd, &sb) == -1){
                perror("cannot get file sizen");
        }
        printf("file size is %ldn",sb.st_size);
        char *file_in_memory = mmap(NULL, sb.st_size, PROT_READ, MAP_PRIVATE, fd, 0);
        for(int i=0;i<sb.st_size;i++){
                printf("%c", file_in_memory[i]);
        }
        munmap(file_in_memory, sb.st_size);
        close(fd);
}

右图是线程窃听的结果，为了便捷观察我在开始读之前sleep4s。可以看见红框第一行，有一次majflt，这是第一次去读文件，直接触发了缺页异常，且指向c盘。是最历时的错误。

图3-3-2进程mmap读文件引起majflt

read和mmap都可以读文件，后者有状态转换和多次拷贝，并且前者有缺页中断。在单纯读c盘文件场景，二者虽然无法在孰优孰劣上有定论。

3.4共享显存

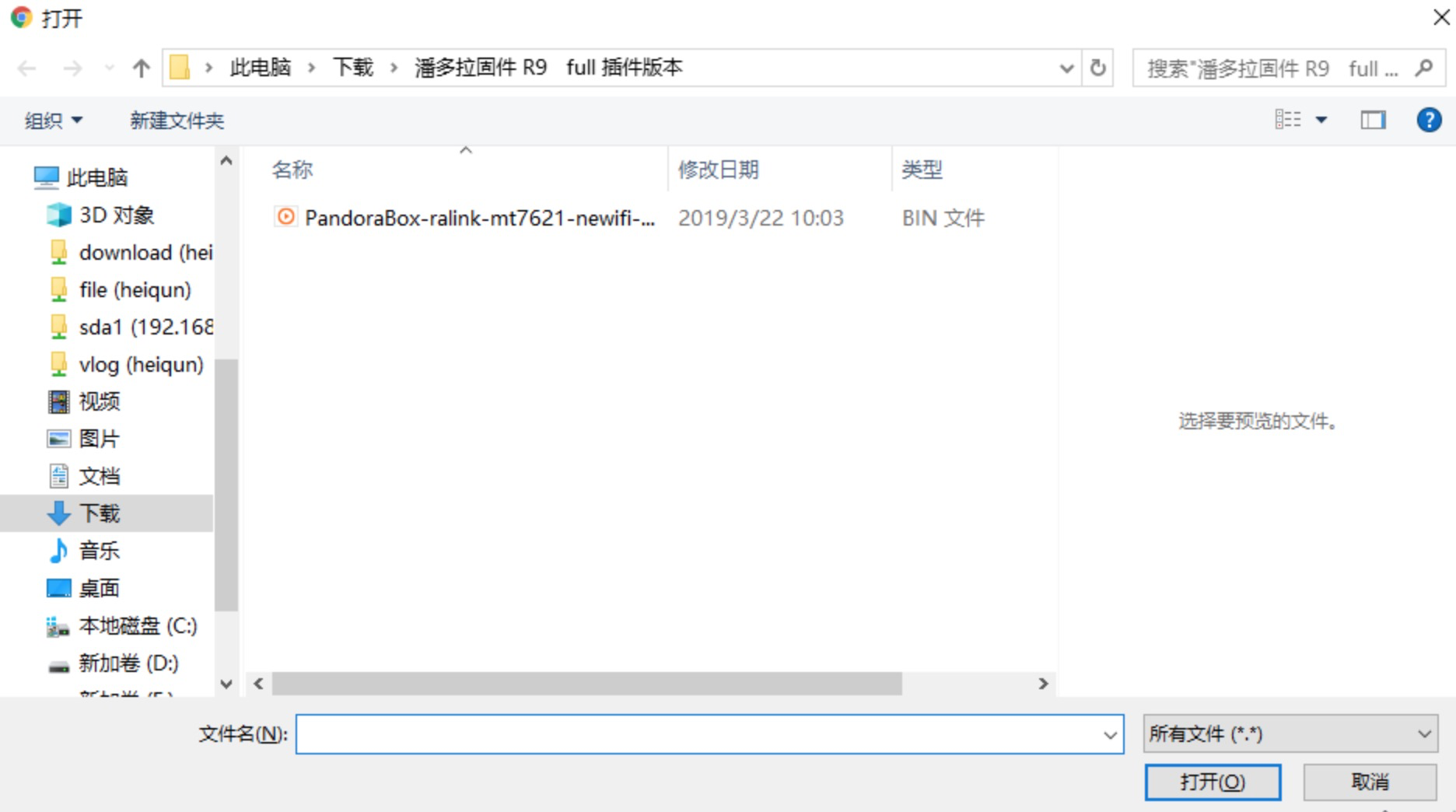

共享显存是进程间通讯的一种形式，（管线讯号讯号量套接字也是进程通讯的形式）。共享显存的反例比比皆是，windows下最显著，例如这个上传文件的对话框就是共享显存里的,同一时间windows下不会弹出两个该对话框。再例如动态链接库，也是共享显存中的，多个进程可以共享，两个进程mmap相同文件的形式可以实现共享显存，shmget则是更广泛的共享显存的系统调用。

图3-4共享显存的典型事例

共享显存原理就是两个进程中页，映射到了相同的帧。代码这儿不写了，直接参考geeks这篇的代码。

4java中的显存4.1java显存概述

jvm显存结构主要如图4-1.本文不想对“常考”的知识点再度进行讲解，网上有大量的文章来讲显存结构各自的用途和GC相关的内容，这儿我就不展开讲了。下边几节会讲一些比较”小众”的知识。

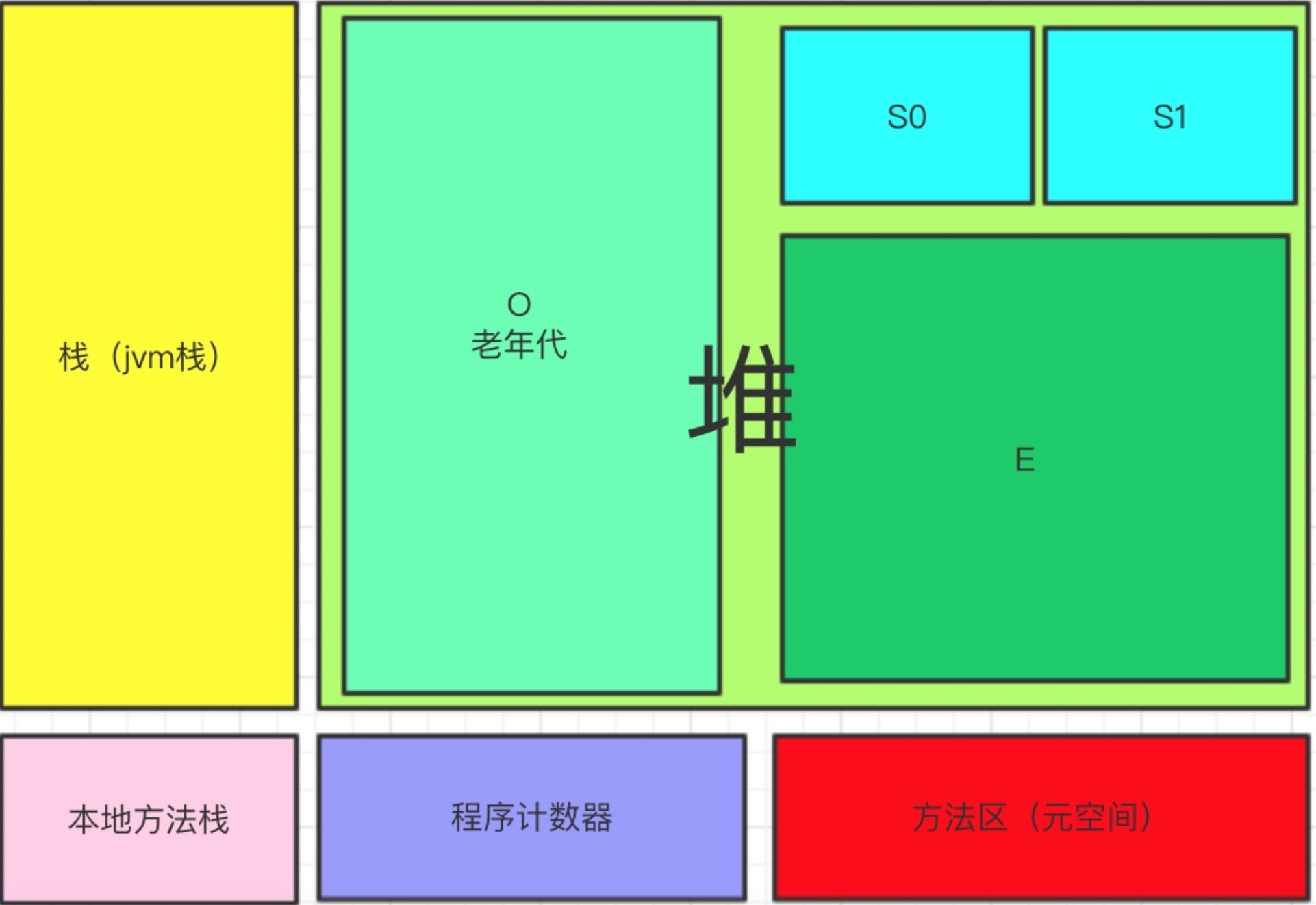

图4-1java的显存五区

4.2对象头与表针压缩

在另一篇讲估算java对象大小的文章中提及，java对象是由对象头，对象内容组成，但是是8字节对齐的。其中对象头有以下三部份组成：

我们这儿来看下Klass，有没有想过我们反射的时侯操作的都是Class对象而不是这儿的Klass，二者关系是:

Klass是C++对象InstanceKlass，上面有个_java_mirror数组指向对应的Class对象。

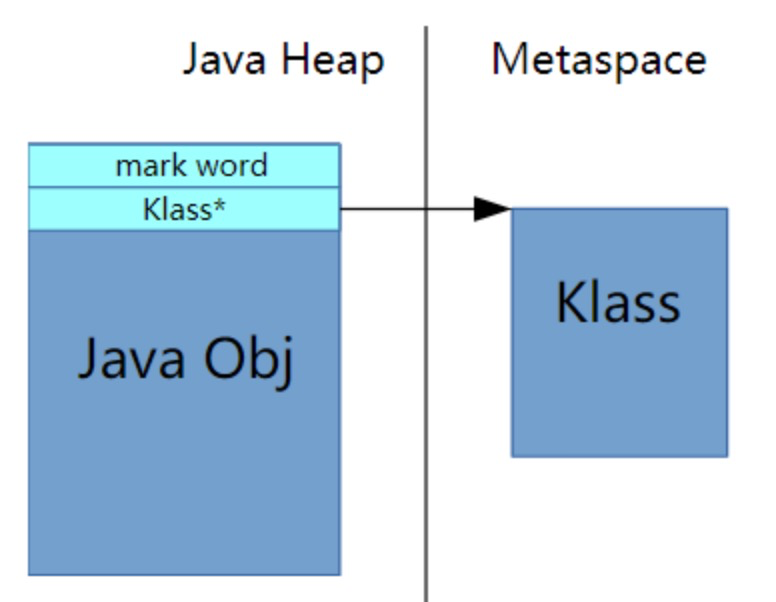

图4-2java对象头指向metaspace

这儿还提及了表针压缩，64位系统，假如jvm堆显存大于32GB是可以开启表针压缩的，此时Klass表针只须要4个字节，同时对象表针也只须要4个字节。这儿会衍生出两个问题：

第一个就是4字节最多表示2^32个地址，每位地址里住的是一个字节，所以只能表示4GB，如何还说32G下都能压缩呢？

由于：前面提及对象都是8字节对齐，所以每位地址里住的是8字节，所以可以表示32GB，实际地址移3位。

第二个问题就是普通对象表针压缩CompressedObjectPointers(“CompressedOops”)linux查看硬盘总容量，压缩的是java堆上的对象的表针(引用)大小，而对象头指向的是Klass，这是个C++的结构，这个表针也压缩了吗？

是的，CompressOops和CompressKlass是相随而生，默认同时开启的，Klass这部份须要连续的4.3metaspace

metaspace储存的是类的元数据信息，里面提及的Klass就是在metaspace中的，通常开启压缩的metaspace有CompressClassSpace和NonClassSpace两部份组成，其中后者显存占用较少，是前者的5-100分之一，后者又叫压缩类空间，实际上这部份显存本身并没有压缩，只是对象头中记录的指向这儿的表针进行了压缩。

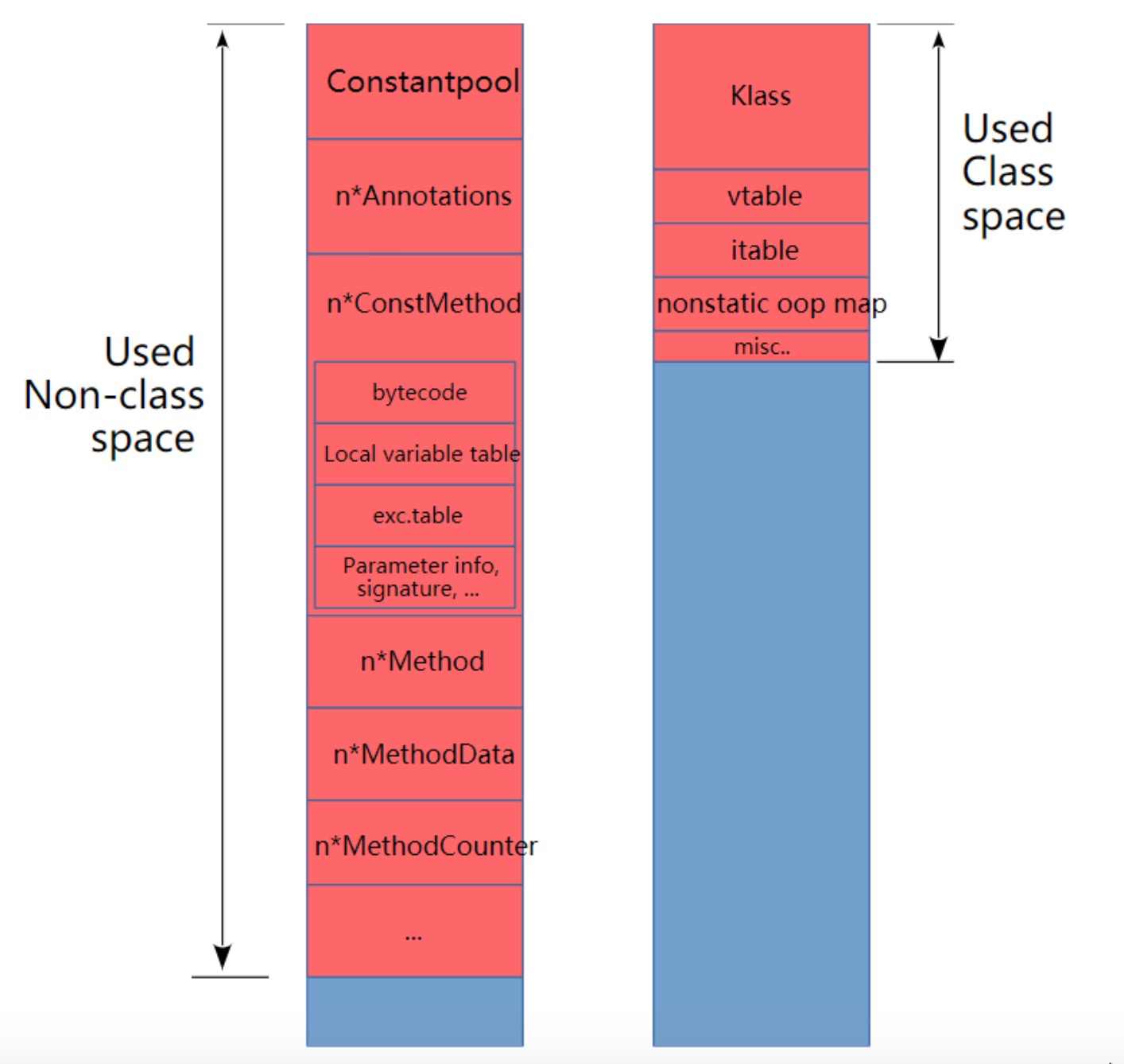

图4-3metaspace两部份：非类区和压缩类空间

压缩类空间中Klass是c++的对象有着好多元数据数组，vtable是记录虚方式表针，itable是插口方式表针。Non-class中则记录了更详尽的元数据信息。开启表针压缩后，假如设置MaxMetaspaceSize参数实际上是限定的Non-class部份的大小，而不包括压缩类空间。通过Jprofile中也能发觉Metaspace只包括Non-class部份，那为何我上来说Metaspace有两部份呢，主要是从概念上讲三者都是元数据，在美国好多文章中也都归为了Metaspace。这儿只须要注意这个小细节就可以了。设置MaxMetaspaceSize参数也可以对压缩类空间起到间接的限制，由于上面说了Non-class部份是class部份的n倍。

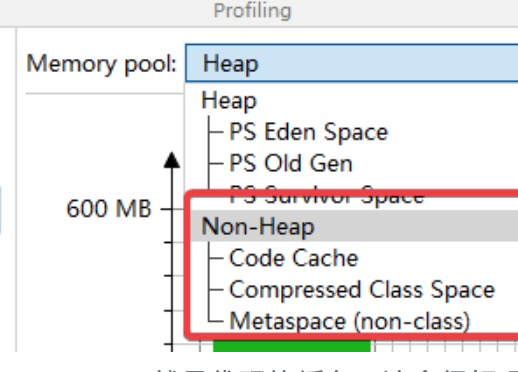

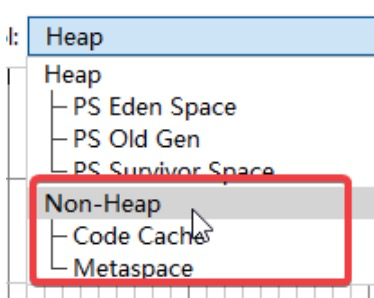

图4-4表针压缩开启时非堆

将压缩类空间和非类空间分开的缘由之一，就是压缩类空间是对象关联的，只有4G上限，而将更多其他元数据剥离出去后，元空间可以远超过4G。而倘若不开启表针压缩，虽然二者就没必要分开了。关掉表针压缩后，-XX:-UseCompressedOops两部份会合为一个。也称Metaspace

图4-5表针压缩关掉时非堆

Q1：元空间显存哪些时侯分配？

一个新的类在须要被加载的时侯，会使用ClassLoader在元空间申请显存，并储存类的元数据信息。

Q2：元空间哪些时侯释放显存？

元空间的显存是ClassLoader持有的，所以说只有对应的ClassLoader卸载掉的时侯才能释放。ClassLoader又是须要他所加载的类都消失的时侯才会消失。通常是伴随在一次GC的过程中进行这个释放。另外元空间假如超过了上限也会造成OOM。

Q3：metaspace溢出会不会造成OOM?

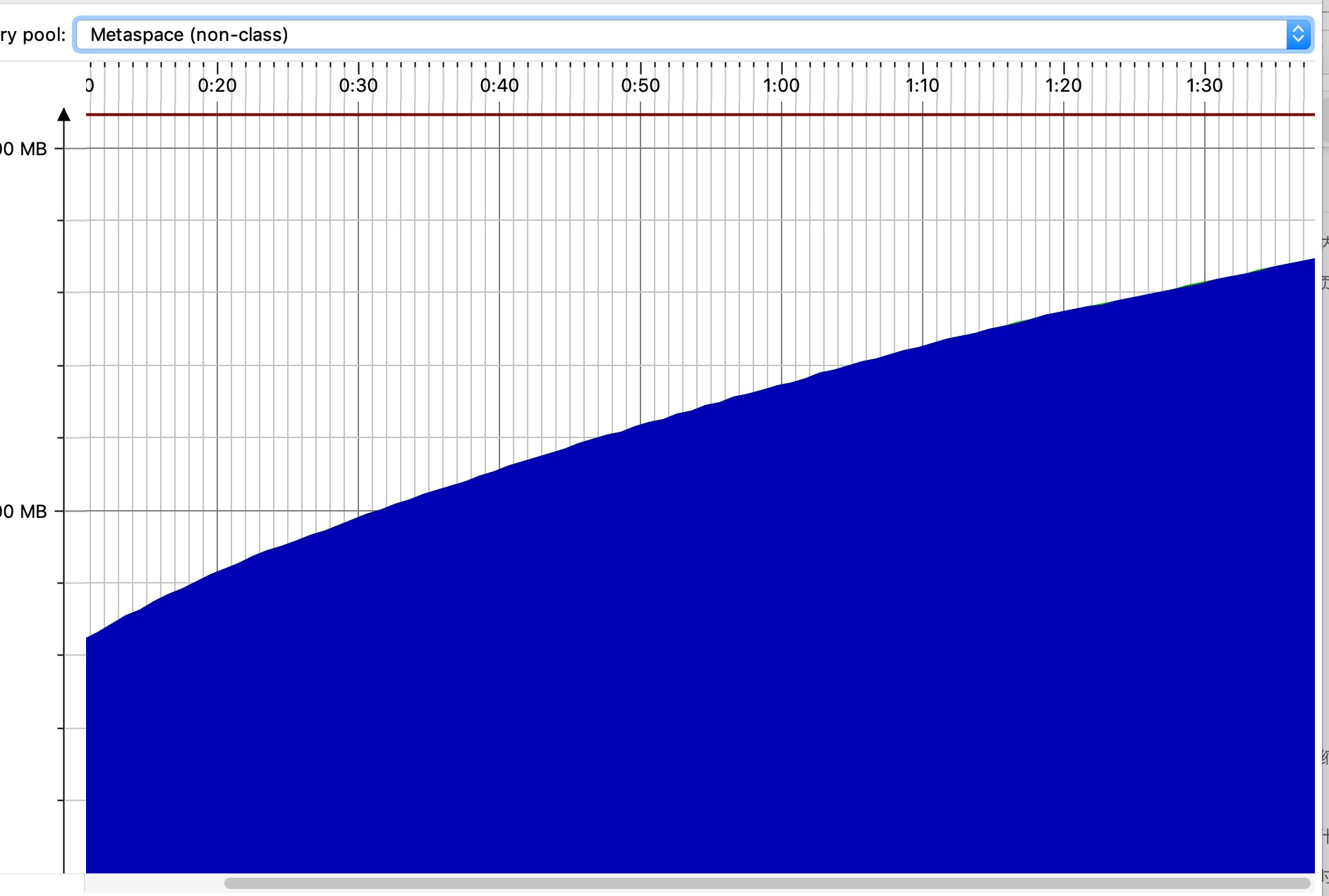

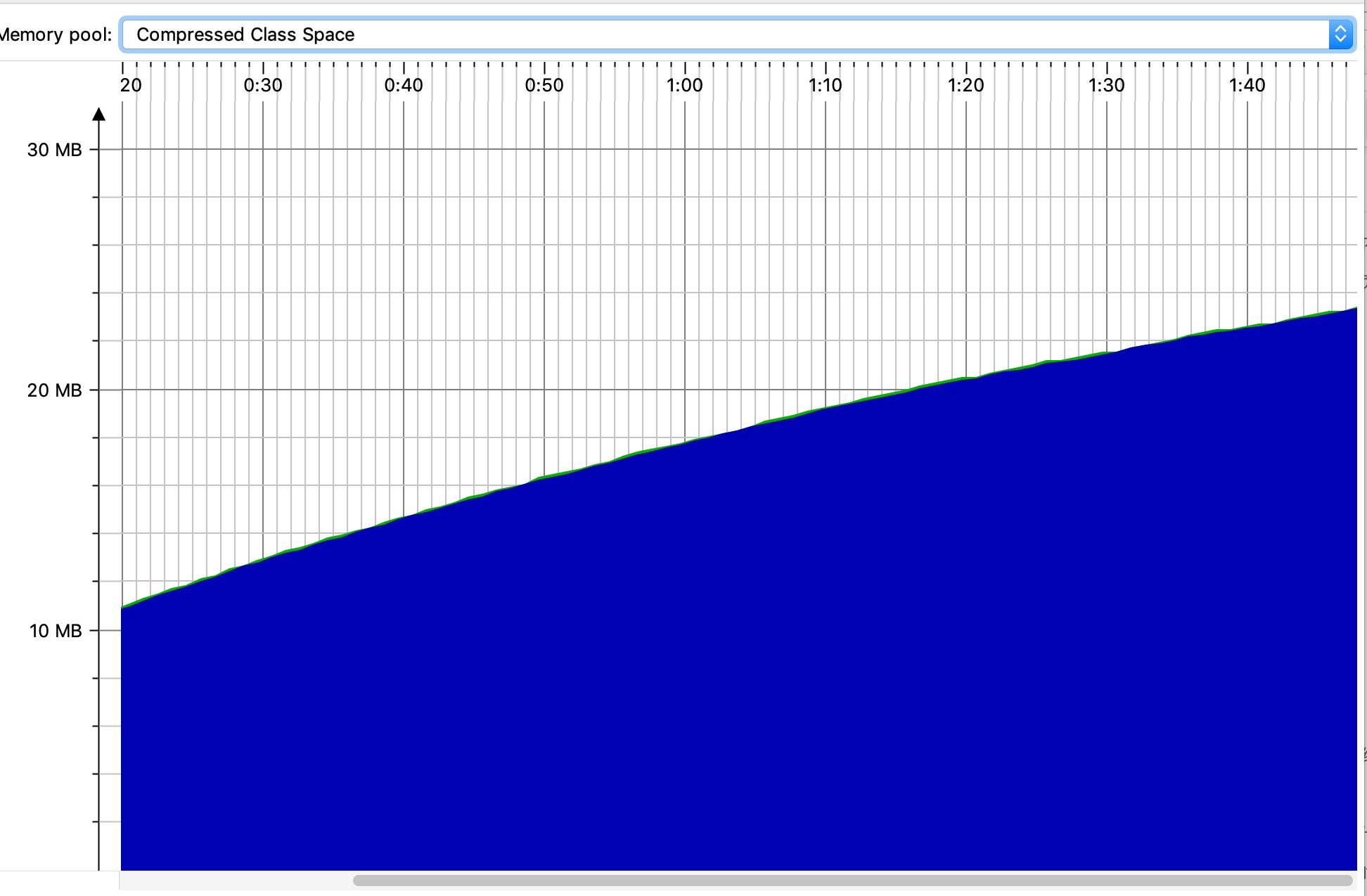

其实会造成OOM，所以metaspace限制大小的配置，须要依照程序慎重订制。通常通过不断创建新的类，如加载新类（如hsf配置中下发groovy文件才会动态的加载新的class），或则动态代理类（spring中的提高类都是动态代理类）就会造成metaspace的下降。

    cglib
    cglib
    3.2.4

//设置metaspace大小：-XX:MaxMetaspaceSize=200m
public class T {
    public static void main(String[] args) {
        while (true) {
            Enhancer enhancer = new Enhancer();
            enhancer.setSuperclass(Object.class);
            enhancer.setUseCache(false);
            enhancer.setCallback((FixedValue)()->":)");
            enhancer.create();
        }
    }
}

public static void main(String[] args) throws InterruptedException, IllegalAccessException, NoSuchFieldException {
    Field f = Unsafe.class.getDeclaredField("theUnsafe");
    f.setAccessible(true);
    Unsafe us = (Unsafe) f.get(null);
    long addr = us.allocateMemory(1024 * 1024 * 1024);
    System.out.println("Hello World");
    System.out.println(addr);
    while(true){
        Thread.sleep(1000L);
    }
}
