QT是目前主流的UI界面设计软件之一，Linux系统也支持QT应用，而且提供了好多便捷的插口。所以有必要记录一下基于QT，在LCD屏幕上实现UI界面功能的各类细节。
学习视频地址：
）
1.系统配置
出于便捷，我采用的是正点原子提供的出厂系统查看linux是什么系统，上面早已安装并配置好了QT，可以直接烧录QT程序进行功能实现。
上面早已写入了正点原子的出厂UI界面linux下qt的安装长春linux培训，所以接出来须要对其进行更改。
2.配置QtCreator
交叉编译工作的安装参考正点原子的相关文档，这儿不再赘言。
启动

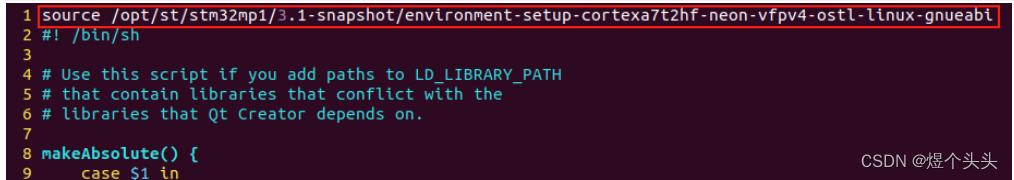

启动的时侯须要加载交叉编译器，所以须要在qtcreator.sh中插入对应指令
sudo vi /opt/QT5.12.12/Tools/QtCreator/bin/qtcreator.sh # 以自己电脑的QT安装路径为准在第一行插入以下指令
source /opt/st/stm32mp1/3.1-snapshot/environment-setup-cortexa7t2hf-neon-vfpv4-ostl-linux-gnueabi
启动的时侯采用以下指令（也可以将其写入到.sh文件以便启动）

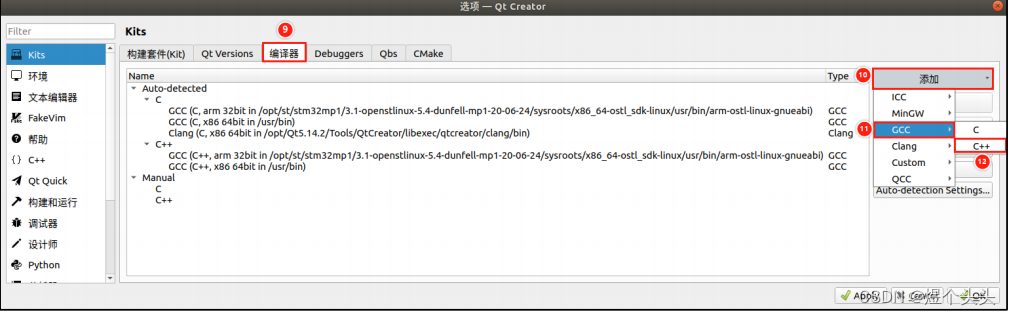

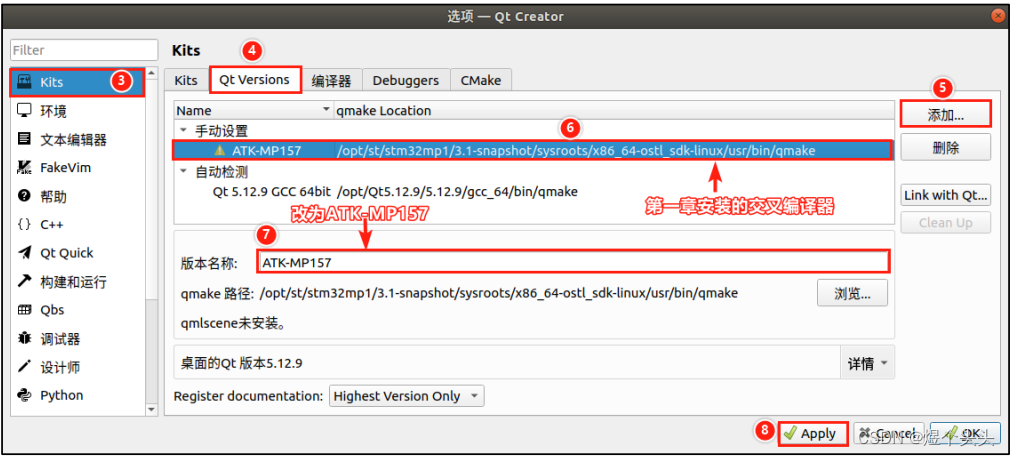

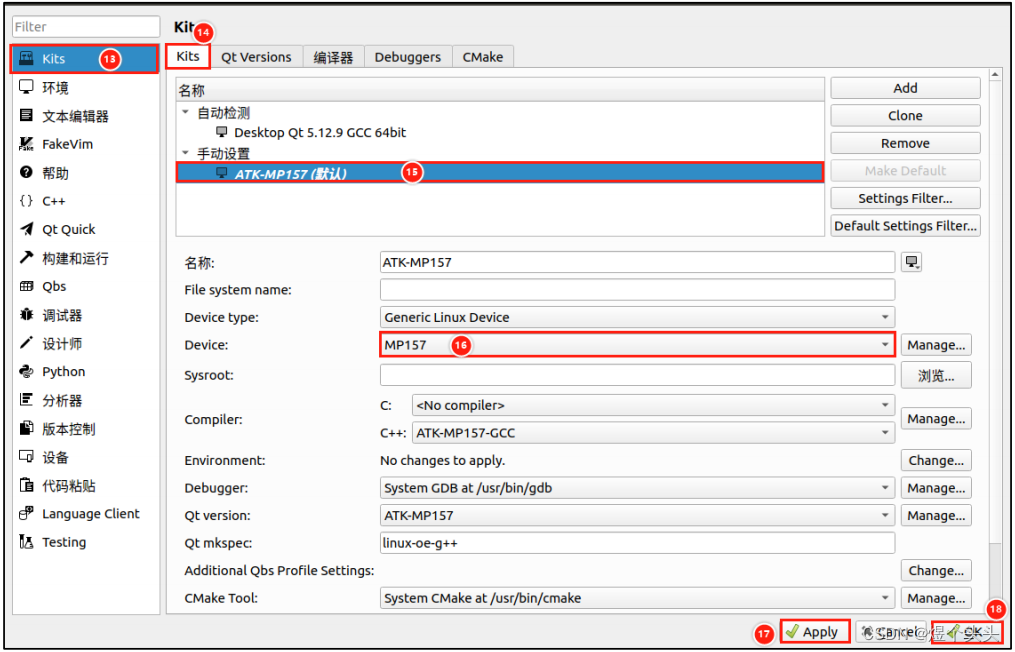

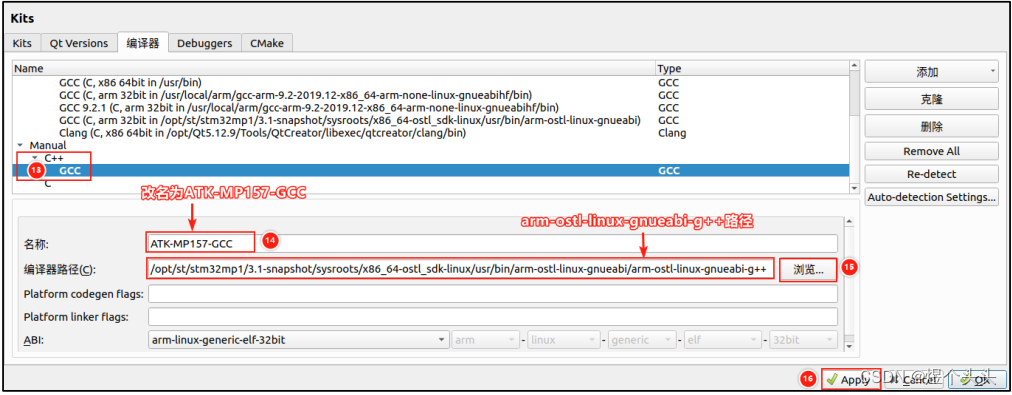

/opt/Qt5.12.9/Tools/QtCreator/bin/qtcreator.sh &编译器配置

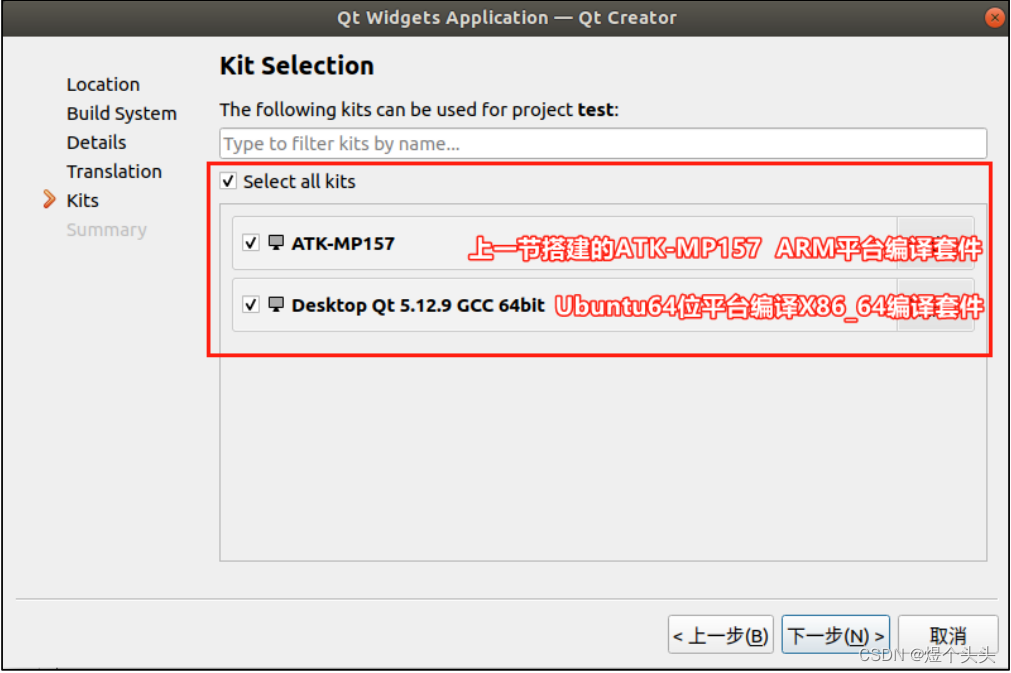

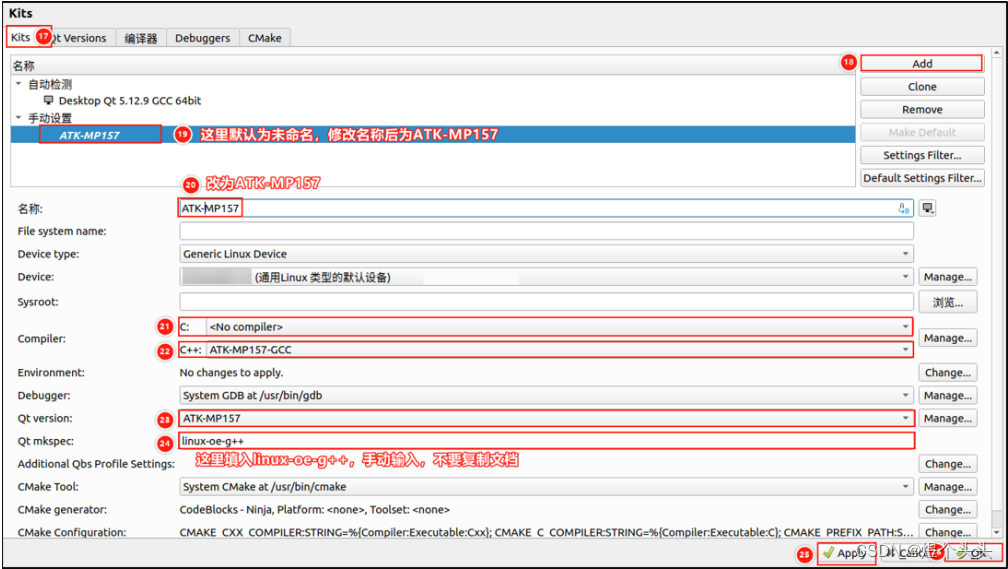

新建项目，并选择以下的编译套件

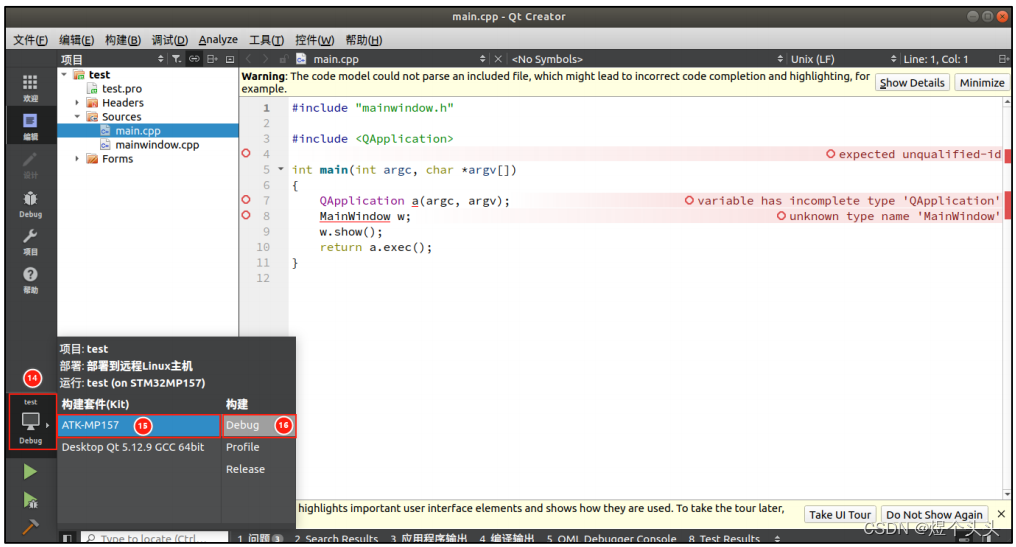

编译

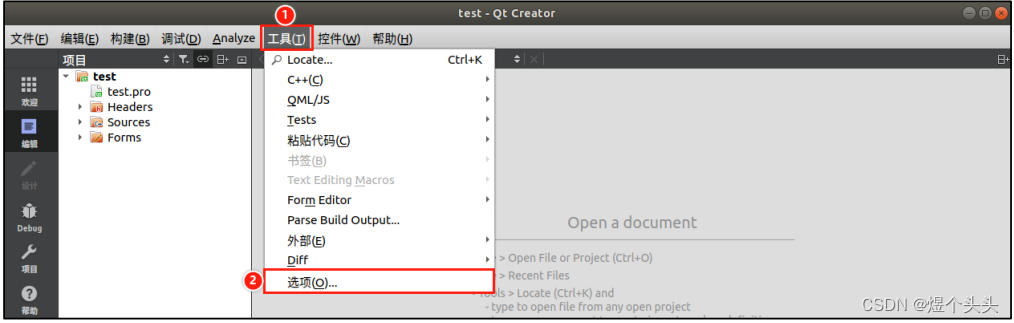

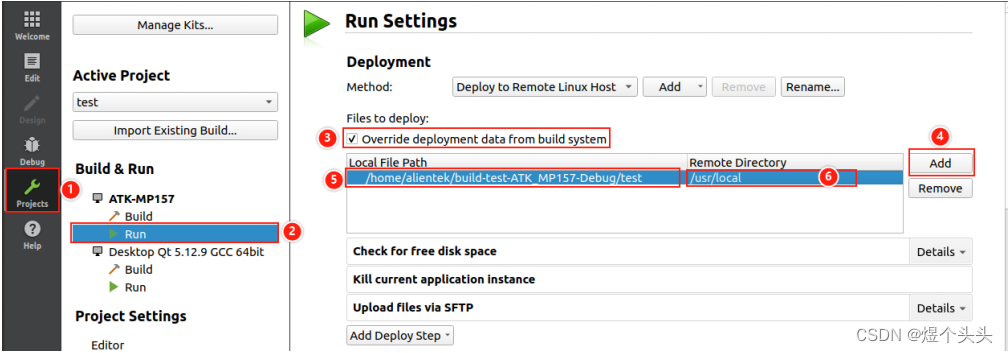

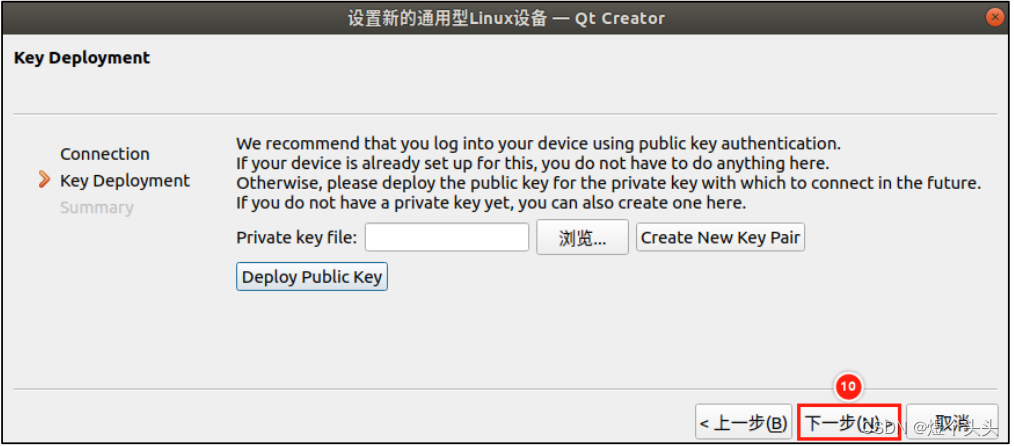

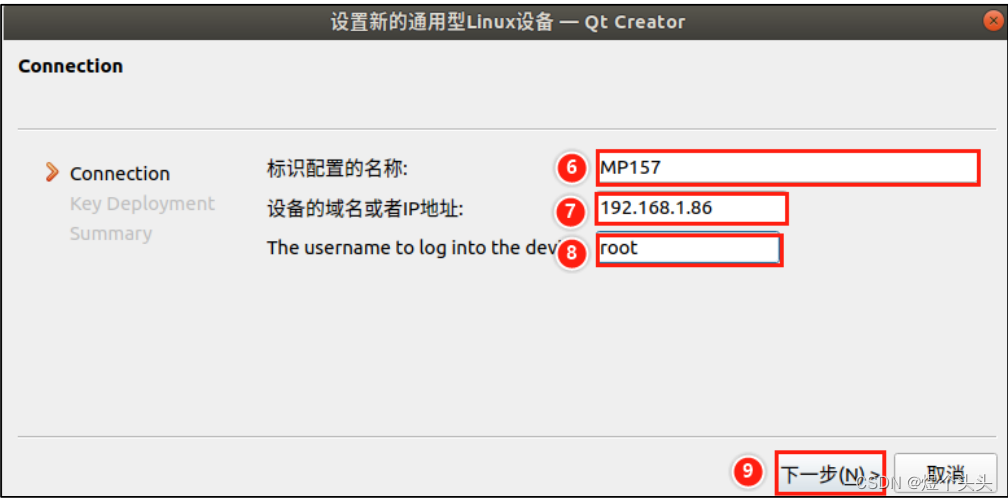

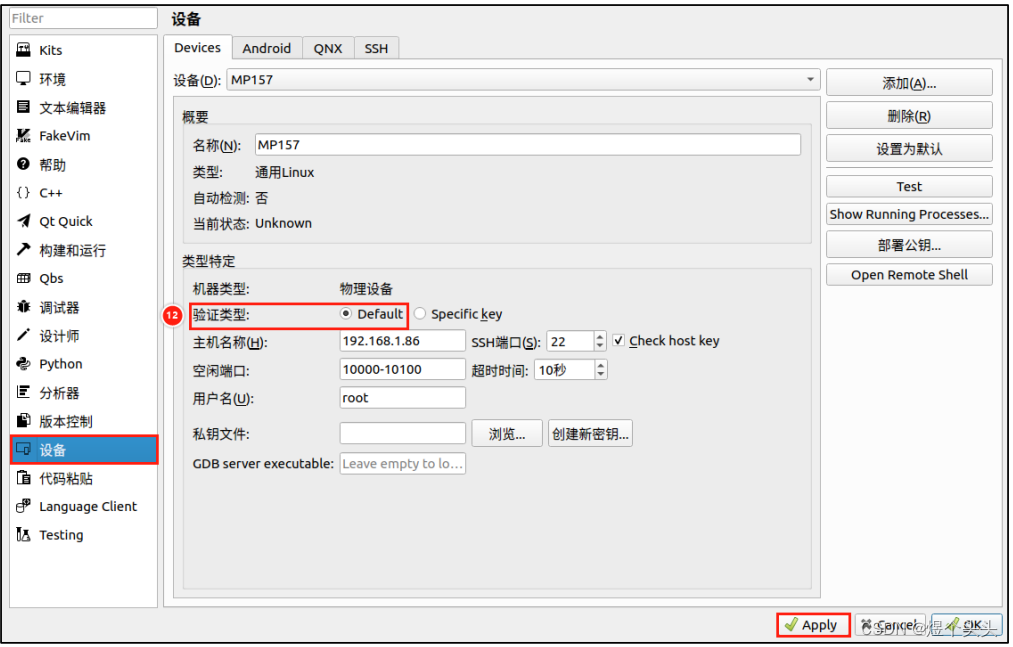

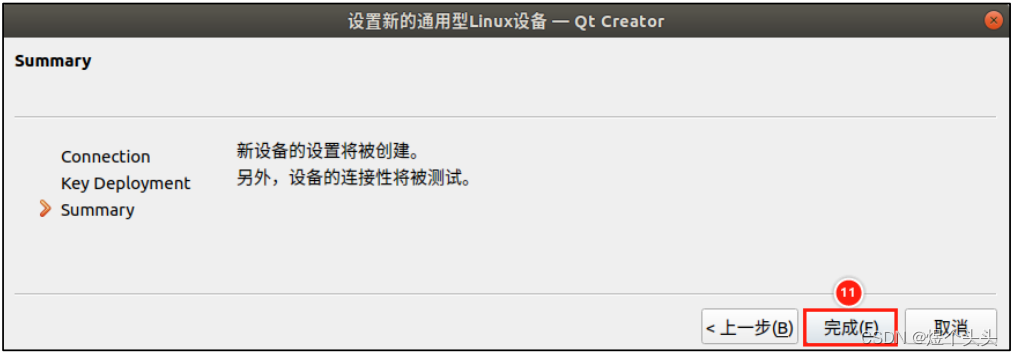

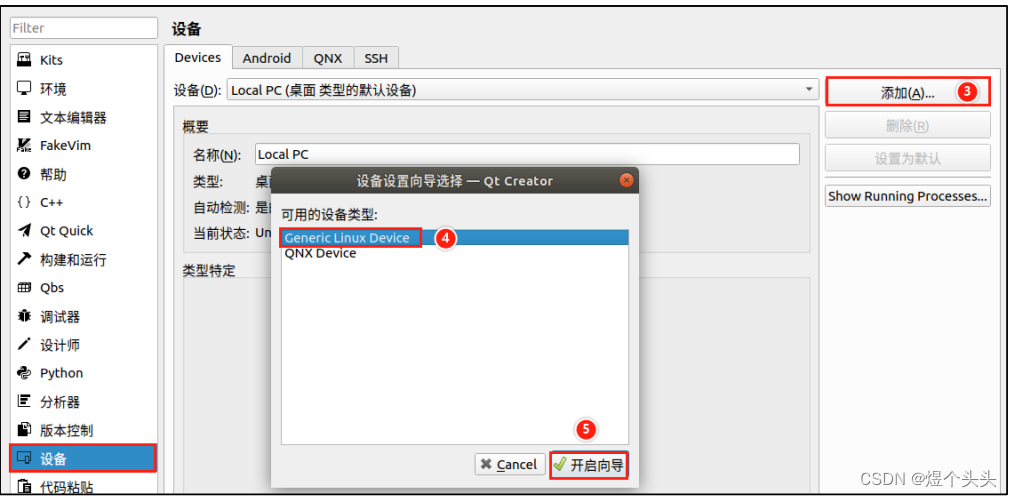

远程调试

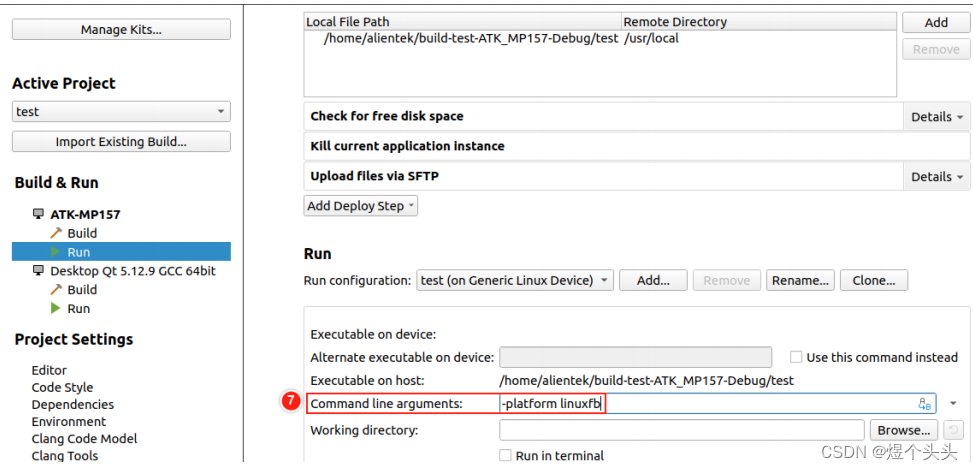

配置Linuxfb/eglfs形式调试（只需更改Commandlinearguments为linuxfb或eglfs）
注意：UploadFilesviaSFTP这一步也要添加，否则不会手动上传新代码至开发板
注意：linuxfb采用纯软件渲染，eglfs采用GPU渲染，前者显示会更流畅。
不过eglfs只有在采用EMMC启动Linux内核和根文件系统时可用，对于远程网路调试只能使用linuxfb形式。
配置完成后，运行程序的时侯，QtCreator会把程序发送至开发板，之后开始运行。

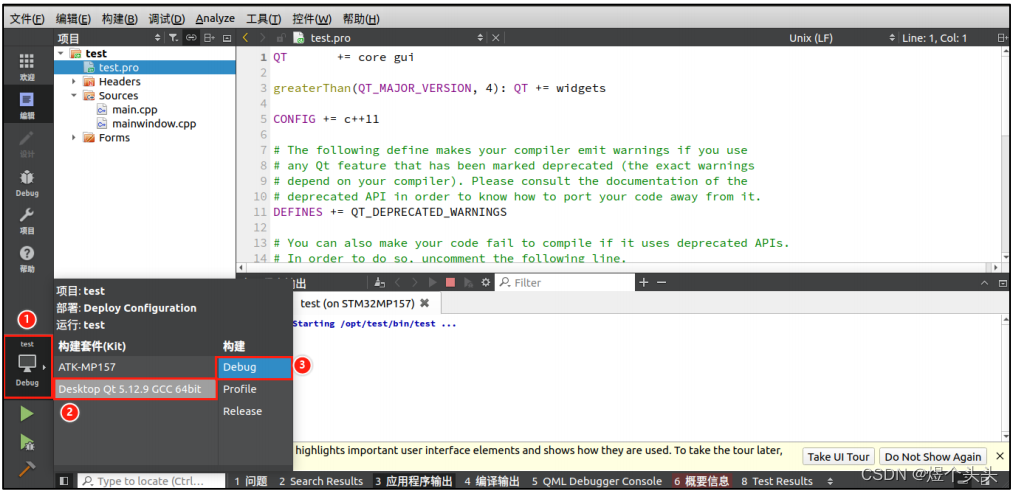

Ubuntu本机调试
3.更改内核启动LOGO
（1）更改logo显示源码

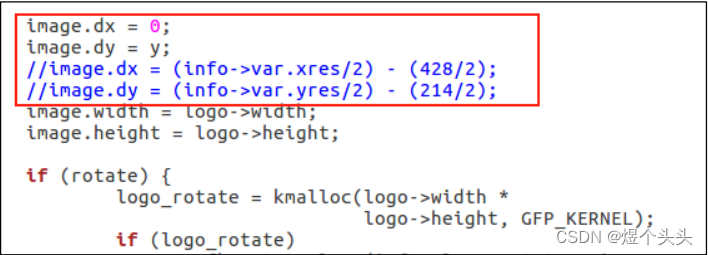

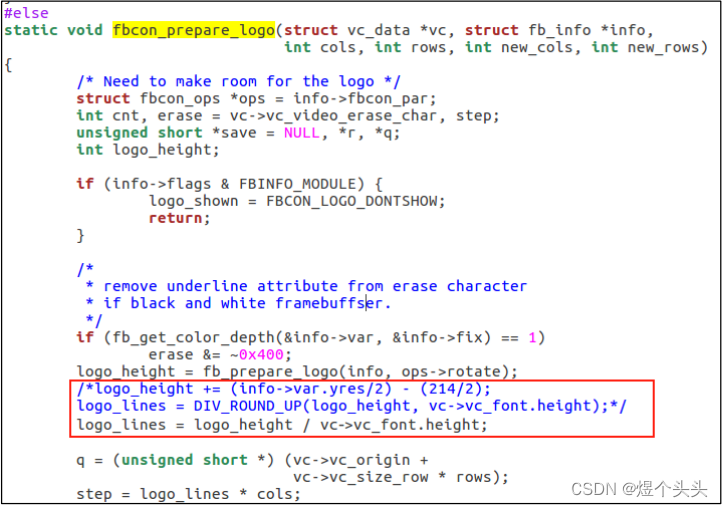

更改fbcon.c文件下的fbcon_prepare_logo函数
更改fbmem.c下的fb_show_logo_line函数
（2）打算一张适配屏幕大小的.png图片
（3）使用netpbm图象转换库处理图片
pngtopnm logo.png > logo.pnm # 转换格式pnmquant 224 logo.pnm > logo_224.pnm # 修改颜色通道数量pnmtoplainpnm logo_224.pnm > logo_linux_clut224.ppm # 转换格式
**（4）将文件放置在指定路径**
sudo cp logo_linux_clut224.ppm 内核路径/drivers/video/logo重新编译内核后，使用新的内核启动开发板即可。
4.配置自启动UI界面
关掉正点原子的出厂UI服务
systemctl disable atk-qtapp-start.service # 执行此项关闭Qt桌面服务，下次启动不生效systemctl enable atk-qtapp-start.service # 执行此项开启Qt桌面服务systemctl stop atk-qtapp-start.service # 暂时停止Qt桌面服务，重启服务用restart
启动UI界面指令
/usr/local/test -platform linuxfb # 以自己放置UI程序的路径为准编撰自启动服务
cd /lib/systemd/systemtouch jozen-qt-start.servicevi jozen-qt-start.service#添加以下内容[Unit]Description=Run a Custom Script at StartupAfter=default.target[Service]ExecStart=/usr/local/test -platform linuxfb[Install]WantedBy=default.target
编撰完成后linux下qt的安装，按前面的syscmd指令使能即可。
