在上一篇文章中，我们讨论的是：在应用层怎样发送指令来控制驱动层的GPIOLinux驱动实践：怎么编撰【GPIO】设备的驱动程序。明天我为大家儿解说的技术知识点是：【驱动层中，怎样发送讯号给应用程序】

[[438633]]

他人的经验，我们的阶梯!

你们好，我是道哥，明天我为大家儿解说的技术知识点是：【驱动层中，怎样发送讯号给应用程序】。

在上一篇文章中，我们讨论的是：在应用层怎样发送指令来控制驱动层的GPIOLinux驱动实践：怎么编撰【GPIO】设备的驱动程序?。控制的方向是从应用层到驱动层：

这么，假如想让程序的执行路径从下往上，也就是从驱动层传递到应用层，应当怎样实现呢?

最容易、最简单的方法，就是通过发送讯号!

这篇文章继续以完整的代码实例来演示怎么实现这个功能。

kill使用kill命令发送讯号

关于Linux操作系统的讯号，每个程序员都晓得这个指令：使用kill工具来“杀死”一个进程：

复制

$ kill -9
1.

这个指令的功能是：向指定的某个进程发送一个讯号9，这个讯号的默认功能是：是停止进程。

其实在应用程序中没有主动处理这个讯号，并且操作系统默认的处理动作是中止应用程序的执行。

不仅发送讯号9，kill命令还可以发送其他的任意讯号。

在Linux系统中，所有的讯号都使用一个整型数值来表示，可以打开文件/usr/include/x86_64-linux-gnu/bits/signum.h(你的系统中可能坐落其它的目录)查看一下，比较常见的几个讯号是：

复制

/* Signals.  */
#define SIGINT      2   /* Interrupt (ANSI).  */
#define SIGKILL     9   /* Kill, unblockable (POSIX).  */
#define SIGUSR1     10  /* User-defined signal 1 (POSIX).  */
#define SIGSEGV     11  /* Segmentation violation (ANSI).  */
#define SIGUSR2     12  /* User-defined signal 2 (POSIX).  */
...
...
#define SIGSYS      31  /* Bad system call.  */
#define SIGUNUSED   31

#define _NSIG       65  /* Biggest signal number + 1
                   (including real-time signals).  */

/* These are the hard limits of the kernel.  These values should not be
   used directly at user level.  */
#define __SIGRTMIN  32
#define __SIGRTMAX  (_NSIG - 1)
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.

讯号9对应着SIGKILL，而讯号11(SIGSEGV)就是最令人厌恶的Segmentfault!

这儿还有一个地方须要注意一下：实时讯号和非实时讯号，它俩的主要区别是：

非实时讯号：操作系统不确保应用程序一定能接收到(即：讯号可能会遗失);实时讯号：操作系统确保应用程序一定能接收到;

假如我们的程序设计，通过讯号机制来完成一些功能，这么为了确保讯号不会遗失，肯定是使用实时讯号的。

从文件signum.h中可以见到，实时讯号从__SIGRTMIN(数值：32)开始。

多线程中的讯号

我们在编撰应用程序时，即使没有接收并处理SIGKILL这个讯号，然而一旦他人发送了这个讯号，我们的程序就被操作系统停止掉了，这是默认的动作。

这么，在应用程序中，应当可以主动申明接收并处理指定的讯号linux 驱动通知应用层，下边就来写一个最简单的实例。

在一个应用程序中，可能存在多个线程;

当有一个讯号发送给此进程时，所有的线程都可能接收到，并且只能有一个线程来处理;

在这个示例中，只有一个主线程来接收并处理讯号;

讯号注册和处理函数

依照惯例，所有应用程序文件都创建在~/tmp/App目录中。

复制

// 文件：tmp/App/app_handle_signal/app_handle_signal.c

#include
#include
#include
#include
#include

// 信号处理函数
static void signal_handler(int signum, siginfo_t *info, void *context)
{
    // 打印接收到的信号值
    printf("signal_handler: signum = %d n", signum);
}

int main(void)
{
    int count = 0;
    // 注册信号处理函数
    struct sigaction sa;
    sigemptyset(&sa.sa_mask);
    sa.sa_sigaction = &signal_handler;
    sa.sa_flags = SA_SIGINFO;
    sigaction(SIGUSR1, &sa, NULL);
    sigaction(SIGUSR2, &sa, NULL);

    // 一直循环打印信息，等待接收发信号
    while (1)
    {
        printf("app_handle_signal is running...count = %d n", ++count);
        sleep(5);
    }

    return 0;
}
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
35.

这个示例程序接收的讯号是SIGUSR1和SIGUSR2，也就是数值10和12。

编译、执行：

复制

$ gcc app_handle_signal.c -o app_handle_signal
$ ./app_handle_signal
1.
2.

此时，应用程序开始执行，等待接收讯号。

在另一个终端中，使用kill指令来发送讯号SIGUSR1或则SIGUSR2。

kill发送讯号，须要晓得应用程序的PID，可以通过指令:ps-au|grepapp_handle_signal来查看。

其中的15428就是进程的PID。

执行发送讯号SIGUSR1指令：

复制

$ kill -10 15428
1.

此时，在应用程序的终端窗口中，能够看见下边的复印信息：

说明应用程序接收到了SIGUSR1这个讯号!

注意：我们是使用kill命令来发送讯号的，kill也是一个独立的进程，程序的执行路径如下：

在这个执行路径中，我们可控的部份是应用层，至于操作系统是怎样接收kill的操作，之后怎样发送讯号给app_handle_signal进程的，我们不得而知。

下边就继续通过示例代码来看一下怎样在驱动层主动发送讯号。

驱动程序代码示例：发送讯号

功能需求

在昨天的简单示例中linux系统应用，可以得出下边这种信息：

讯号发送方：必须晓得向谁[PID]发送讯号，发送那个讯号;讯号接收方：必须定义讯号处理函数，而且向操作系统注册：接收什么讯号;

发送方其实就是驱动程序了，在示例代码中，继续使用SIGUSR1讯号来测试。

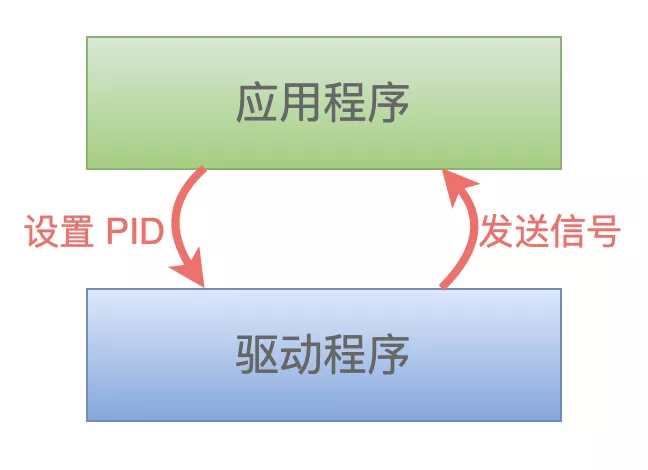

这么，驱动程序怎样能够晓得应用程序的PID呢?可以让应用程序通过oictl函数，把自己的PID主动告诉驱动程序：

驱动程序

这儿的示例代码，是在上一篇文章的基础上更改的，改动部份的内容查看系统版本linux，使用宏定义MY_SIGNAL_ENABLE控制上去，便捷查看和比较。

以下所有操作的工作目录，都是与上一篇文章相同的，即：~/tmp/linux-4.15/drivers/。

复制

$ cd ~/tmp/linux-4.15/drivers/
$ mkdir my_driver_signal
$ cd my_driver_signal
$ touch my_driver_signal.c
1.
2.
3.
4.

my_driver_signal.c文件的内容如下(不须要手敲，文末有代码下载链接)：

复制

#include
#include
#include
#include
#include

// 新增的头文件
#include
#include
#include
#include
#include

// GPIO 硬件相关宏定义
#define MYGPIO_HW_ENABLE

// 新增部分，使用这个宏控制起来
#define MY_SIGNAL_ENABLE

// 设备名称
#define MYGPIO_NAME         "mygpio"

// 一共有４个GPIO
#define MYGPIO_NUMBER       4

// 设备类
static struct class *gpio_class;

// 用来保存设备
struct cdev gpio_cdev[MYGPIO_NUMBER];

// 用来保存设备号
int gpio_major = 0;
int gpio_minor = 0;

#ifdef MY_SIGNAL_ENABLE
// 用来保存向谁发送信号，应用程序通过 ioctl 把自己的进程 ID 设置进来。
static int g_pid = 0;
#endif

#ifdef MYGPIO_HW_ENABLE
// 硬件初始化函数，在驱动程序被加载的时候(gpio_driver_init)被调用
static void gpio_hw_init(int gpio)
{
    printk("gpio_hw_init is called: %d. n", gpio);
}

// 硬件释放
static void gpio_hw_release(int gpio)
{
    printk("gpio_hw_release is called: %d. n", gpio);
}

// 设置硬件GPIO的状态，在控制GPIO的时候(gpio_ioctl)被调研
static void gpio_hw_set(unsigned long gpio_no, unsigned int val)
{
    printk("gpio_hw_set is called. gpio_no = %ld, val = %d. n", gpio_no, val);
}
#endif

#ifdef MY_SIGNAL_ENABLE
// 用来发送信号给应用程序
static void send_signal(int sig_no)
{
    int ret;
    struct siginfo info;
    struct task_struct *my_task = NULL;
    if (0 == g_pid)
    {
        // 说明应用程序没有设置自己的 PID
        printk("pid[%d] is not valid! n", g_pid);
        return;
    }

    printk("send signal %d to pid %d n", sig_no, g_pid);

    // 构造信号结构体
    memset(&info, 0, sizeof(struct siginfo));
    info.si_signo = sig_no;
    info.si_errno = 100;
    info.si_code = 200;

    // 获取自己的任务信息，使用的是 RCU 锁
    rcu_read_lock();
    my_task = pid_task(find_vpid(g_pid), PIDTYPE_PID);
    rcu_read_unlock();

    if (my_task == NULL)
    {
        printk("get pid_task failed! n");
        return;
    }

    // 发送信号
    ret = send_sig_info(sig_no, &info, my_task);
    if (ret < 0)
    {
           printk("send signal failed! n");
    }
}
#endif

// 当应用程序打开设备的时候被调用
static int gpio_open(struct inode *inode, struct file *file)
{

    printk("gpio_open is called. n");
    return 0;
}

#ifdef MY_SIGNAL_ENABLE
static long gpio_ioctl(struct file* file, unsigned int cmd, unsigned long arg)
{
    void __user *pArg;
    printk("gpio_ioctl is called. cmd = %d n", cmd);
    if (100 == cmd)
    {
        // 说明应用程序设置进程的 PID
        pArg = (void *)arg;
        if (!access_ok(VERIFY_READ, pArg, sizeof(int)))
        {
            printk("access failed! n");
            return -EACCES;
        }

        // 把用户空间的数据复制到内核空间
        if (copy_from_user(&g_pid, pArg, sizeof(int)))
        {
            printk("copy_from_user failed! n");
            return -EFAULT;
        }

        printk("save g_pid success: %d n", g_pid);
        if (g_pid > 0)
        {
            // 发送信号
            send_signal(SIGUSR1);
            send_signal(SIGUSR2);
        }
    }

    return 0;
}
#else
// 当应用程序控制GPIO的时候被调用
static long gpio_ioctl(struct file* file, unsigned int val, unsigned long gpio_no)
{
    printk("gpio_ioctl is called. n");

    if (0 != val && 1 != val)
    {
        printk("val is NOT valid! n");
        return 0;
    }

    if (gpio_no >= MYGPIO_NUMBER)
    {
        printk("dev_no is invalid! n");
        return 0;
    }

    printk("set GPIO: %ld to %d. n", gpio_no, val);

#ifdef MYGPIO_HW_ENABLE
    gpio_hw_set(gpio_no, val);
#endif

    return 0;
}
#endif

static const struct file_operations gpio_ops={
    .owner = THIS_MODULE,
    .open  = gpio_open,
    .unlocked_ioctl = gpio_ioctl
};

static int __init gpio_driver_init(void)
{
    int i, devno;
    dev_t num_dev;

    printk("gpio_driver_init is called. n");

    // 动态申请设备号(严谨点的话，应该检查函数返回值)
    alloc_chrdev_region(&num_dev, gpio_minor, MYGPIO_NUMBER, MYGPIO_NAME);

    // 获取主设备号
    gpio_major = MAJOR(num_dev);
    printk("gpio_major = %d. n", gpio_major);

    // 创建设备类
    gpio_class = class_create(THIS_MODULE, MYGPIO_NAME);

    // 创建设备节点
    for (i = 0; i < MYGPIO_NUMBER; ++i)
    {
        // 设备号
        devno = MKDEV(gpio_major, gpio_minor + i);

        // 初始化cdev结构
        cdev_init(&gpio_cdev[i], &gpio_ops);

        // 注册字符设备
        cdev_add(&gpio_cdev[i], devno, 1);

        // 创建设备节点
        device_create(gpio_class, NULL, devno, NULL, MYGPIO_NAME"%d", i);
    }

#ifdef MYGPIO_HW_ENABLE
    for (i = 0; i < MYGPIO_NUMBER; ++i)
    {
        // 初始硬件GPIO
        gpio_hw_init(i);
    }
#endif

    return 0;
}

static void __exit gpio_driver_exit(void)
{
    int i;
    printk("gpio_driver_exit is called. n");

    // 删除设备节点
    for (i = 0; i < MYGPIO_NUMBER; ++i)
    {
        cdev_del(&gpio_cdev[i]);
        device_destroy(gpio_class, MKDEV(gpio_major, gpio_minor + i));
    }

    // 释放设备类
    class_destroy(gpio_class);

#ifdef MYGPIO_HW_ENABLE
    for (i = 0; i < MYGPIO_NUMBER; ++i)
    {
        gpio_hw_release(i);
    }
#endif

    // 注销设备号
    unregister_chrdev_region(MKDEV(gpio_major, gpio_minor), MYGPIO_NUMBER);
}

MODULE_LICENSE("GPL");
module_init(gpio_driver_init);
module_exit(gpio_driver_exit);
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
35.
36.
37.
38.
39.
40.
41.
42.
43.
44.
45.
46.
47.
48.
49.
50.
51.
52.
53.
54.
55.
56.
57.
58.
59.
60.
61.
62.
63.
64.
65.
66.
67.
68.
69.
70.
71.
72.
73.
74.
75.
76.
77.
78.
79.
80.
81.
82.
83.
84.
85.
86.
87.
88.
89.
90.
91.
92.
93.
94.
95.
96.
97.
98.
99.
100.
101.
102.
103.
104.
105.
106.
107.
108.
109.
110.
111.
112.
113.
114.
115.
116.
117.
118.
119.
120.
121.
122.
123.
124.
125.
126.
127.
128.
129.
130.
131.
132.
133.
134.
135.
136.
137.
138.
139.
140.
141.
142.
143.
144.
145.
146.
147.
148.
149.
150.
151.
152.
153.
154.
155.
156.
157.
158.
159.
160.
161.
162.
163.
164.
165.
166.
167.
168.
169.
170.
171.
172.
173.
174.
175.
176.
177.
178.
179.
180.
181.
182.
183.
184.
185.
186.
187.
188.
189.
190.
191.
192.
193.
194.
195.
196.
197.
198.
199.
200.
201.
202.
203.
204.
205.
206.
207.
208.
209.
210.
211.
212.
213.
214.
215.
216.
217.
218.
219.
220.
221.
222.
223.
224.
225.
226.
227.
228.
229.
230.
231.
232.
233.
234.
235.
236.
237.
238.
239.
240.
241.
242.
243.
244.
245.
246.
247.
248.
249.
250.

$ touch Makefile
1.

ifneq ($(KERNELRELEASE),)
    obj-m := my_driver_signal.o
else
    KERNELDIR ?= /lib/modules/$(shell uname -r)/build
    PWD := $(shell pwd)
default:
    $(MAKE) -C $(KERNELDIR) M=$(PWD) modules
clean:
    $(MAKE) -C $(KERNEL_PATH) M=$(PWD) clean
endif
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.

$ make
1.

$ sudo insmod my_driver_signal.ko
1.

$ mkdir ~/tmp/App/app_mysignal
$ cd ~/tmp/App/app_mysignal
$ touch mysignal.c
1.
2.
3.

#include
#include
#include
#include
#include
#include
#include

#define MY_GPIO_NUMBER      4

char gpio_name[MY_GPIO_NUMBER][16] = {
    "/dev/mygpio0",
    "/dev/mygpio1",
    "/dev/mygpio2",
    "/dev/mygpio3"
};

// 信号处理函数
static void signal_handler(int signum, siginfo_t *info, void *context)
{
    // 打印接收到的信号值
    printf("signal_handler: signum = %d n", signum);
    printf("signo = %d, code = %d, errno = %d n",
             info->si_signo,
             info->si_code,
             info->si_errno);
}

int main(int argc, char *argv[])
{
    int fd, count = 0;
    int pid = getpid();

    // 打开GPIO
    if((fd = open("/dev/mygpio0", O_RDWR | O_NDELAY)) < 0){
        printf("open dev failed! n");
        return -1;
    }

    printf("open dev success! n");

    // 注册信号处理函数
    struct sigaction sa;
    sigemptyset(&sa.sa_mask);
    sa.sa_sigaction = &signal_handler;
    sa.sa_flags = SA_SIGINFO;

    sigaction(SIGUSR1, &sa, NULL);
    sigaction(SIGUSR2, &sa, NULL);

    // set PID
    printf("call ioctl. pid = %d n", pid);
    ioctl(fd, 100, &pid);

    // 休眠1秒，等待接收信号
    sleep(1);

    // 关闭设备
    close(fd);
}
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
35.
36.
37.
38.
39.
40.
41.
42.
43.
44.
45.
46.
47.
48.
49.
50.
51.
52.
53.
54.
55.
56.
57.
58.
59.
60.

$ gcc mysignal.c -o mysignal
1.

$ sudo ./mysignal
1.
