也就是说：符号重定位的过程，是直接对可执行文件进行更改。
并且对于动态链接来说，在编译阶段，仅仅是在可执行文件或则动态库中记录了一些必要的信息。
真正的重定位过程，是在这个时间点来完成的：可执行程序、动态库被加载以后，调用可执行程序的入口函数之前。
只有当所有须要被重定位的符号被解决了以后，就能开始执行程序。
既然也是重定位，与静态链接过程一样：也须要把符号的目标地址填写到代码段中须要重定位的地方。
矛盾：代码段不可写
问题来了!
我们晓得，在现代操作系统中，对于显存的访问是有权限控制的，通常来说：
代码段：可读、可执行;
数据段：可读、可写;
假如进行符号重定位，就须要对代码进行更改(填写符号的地址)，并且代码段又没有可写的权限，这是一个矛盾！
解决这个矛盾的方案，就是Linux系统中动态链接器的核心工作！
解决矛盾：降低一层间接性
DavidWheeler有一句格言:“计算机科学中的大多数问题，都可以通过降低一层间接性来解决。”
解决动态链接中的代码重定位问题，同样也可以通过降低一层间接性来解决。
既然代码段在被加载到显存中以后不可写，而且数据段是可写的。
在代码段中引用的外部符号，可以在数据段中降低一个跳板：让代码段先引用数据段中的内容，之后在重定位时linux 输入法，把外部符号的地址填写到数据段中对应的位置，不就解决这个矛盾了吗？!

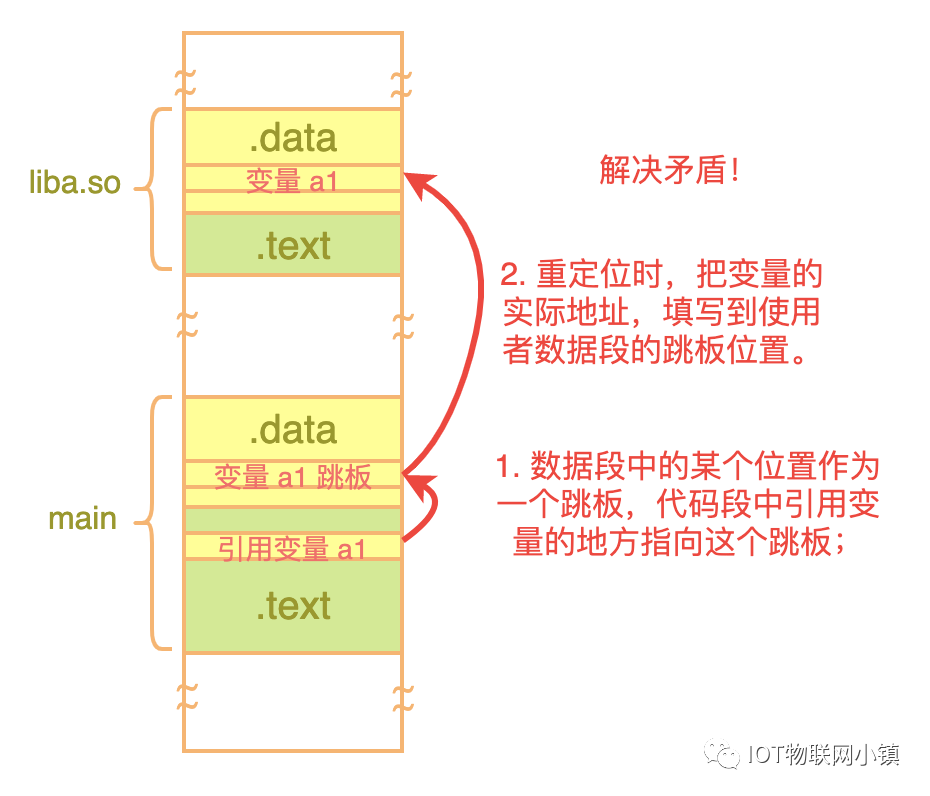

如右图所示：
理解了上图的解决思路，基本上就理解了动态链接过程中重定位的核心思想。
示例代码
我们须要3个源文件来讨论动态链接中重定位的过程：main.c、a.c、b.c，其中的a.c和b.c被编译成动态库，之后main.c与这两个动态库一起动态链接成可执行程序。

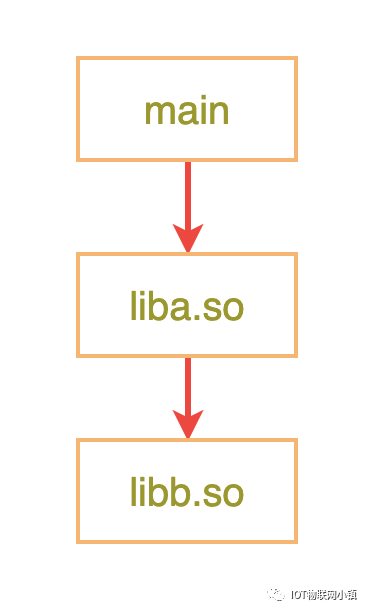

它们之间的依赖关系是：
b.c
代码如下：
#include
int b = 30;
void func_b(void)
{
printf("in func_b. b = %d n", b);
}
代码说明：
定义一个全局变量和一个全局函数，被a.c调用。
a.c
代码如下(稍稍复杂一些，主要是为了探求：不同类型的符号怎样处理重定位)：
#include
// 内部定义【静态】全局变量
static int a1 = 10;
// 内部定义【非静态】全局变量
int a2 = 20;
// 声明外部变量
extern int b;
// 声明外部函数
extern void func_b(void);
// 内部定义的【静态】函数
static void func_a2(void)
{
printf("in func_a2 n");
}
// 内部定义的【非静态】函数
void func_a3(void)
{
printf("in func_a3 n");
}
// 被 main 调用
void func_a1(void)
{
printf("in func_a1 n");
// 操作内部变量
a1 = 11;
a2 = 21;
// 操作外部变量
b = 31;
// 调用内部函数
func_a2();
func_a3();
// 调用外部函数
func_b();
}
代码说明：
定义了2个全局变量：一个静态，一个非静态；
定义了3个函数:
func_a2是静态函数，只能在本文件中调用;
func_a1和func_a3是全局函数，可以被外部调用;
在main.c中会调用func_a1。
main.c
代码如下：
#include
#include
#include
// 声明外部变量
extern int a2;
extern void func_a1();
typedef void (*pfunc)(void);
int main(void)
{
printf("in main n");
// 打印此进程的全局符号表
void *handle = dlopen(0, RTLD_NOW);
if (NULL == handle)
{
printf("dlopen failed! n");
return -1;
}
printf("n------------ main ---------------n");
// 打印 main 中变量符号的地址
pfunc addr_main = dlsym(handle, "main");
if (NULL != addr_main)
printf("addr_main = 0x%x n", (unsigned int)addr_main);
else
printf("get address of main failed! n");
printf("n------------ liba.so ---------------n");
// 打印 liba.so 中变量符号的地址
unsigned int *addr_a1 = dlsym(handle, "a1");
if (NULL != addr_a1)
printf("addr_a1 = 0x%x n", *addr_a1);
else
printf("get address of a1 failed! n");
unsigned int *addr_a2 = dlsym(handle, "a2");
if (NULL != addr_a2)
printf("addr_a2 = 0x%x n", *addr_a2);
else
printf("get address of a2 failed! n");
// 打印 liba.so 中函数符号的地址
pfunc addr_func_a1 = dlsym(handle, "func_a1");
if (NULL != addr_func_a1)
printf("addr_func_a1 = 0x%x n", (unsigned int)addr_func_a1);
else
printf("get address of func_a1 failed! n");
pfunc addr_func_a2 = dlsym(handle, "func_a2");
if (NULL != addr_func_a2)
printf("addr_func_a2 = 0x%x n", (unsigned int)addr_func_a2);
else
printf("get address of func_a2 failed! n");
pfunc addr_func_a3 = dlsym(handle, "func_a3");
if (NULL != addr_func_a3)
printf("addr_func_a3 = 0x%x n", (unsigned int)addr_func_a3);
else
printf("get address of func_a3 failed! n");
printf("n------------ libb.so ---------------n");
// 打印 libb.so 中变量符号的地址
unsigned int *addr_b = dlsym(handle, "b");
if (NULL != addr_b)
printf("addr_b = 0x%x n", *addr_b);
else
printf("get address of b failed! n");
// 打印 libb.so 中函数符号的地址
pfunc addr_func_b = dlsym(handle, "func_b");
if (NULL != addr_func_b)
printf("addr_func_b = 0x%x n", (unsigned int)addr_func_b);
else
printf("get address of func_b failed! n");
dlclose(handle);
// 操作外部变量
a2 = 100;
// 调用外部函数
func_a1();
// 为了让进程不退出，方便查看虚拟空间中的地址信息
while(1) sleep(5);
return 0;
}
纠正：代码中原本是想复印变量的地址的，而且不留神加上了*，弄成了复印变量值。最后检测的时侯才发觉，所以就懒得再去更改了。
代码说明：
借助dlopen函数(第一个参数传入NULL)，来复印此进程中的一些符号信息(变量和函数);
形参给liba.so中的变量a2，之后调用liba.so中的func_a1函数;
编译成动态链接库
把以上几个源文件编译成动态库以及可执行程序：
$ gcc -m32 -fPIC --shared b.c -o libb.so
$ gcc -m32 -fPIC --shared a.c -o liba.so -lb -L./
$ gcc -m32 -fPIC main.c -o main -ldl -la -lb -L./
有几点内容说明一下：
-fPIC参数意思是：生成位置无关代码(PositionIndependentCode)，这也是动态链接中的关键;
既然动态库是在运行时加载，那为何在编译的时侯还须要指明?
由于在编译的时侯，须要晓得每一个动态库中提供了什么符号。Windows中的动态库的显性的导入和导出标示，更能彰显这个概念(__declspec(dllexport),__declspec(dllimport))。

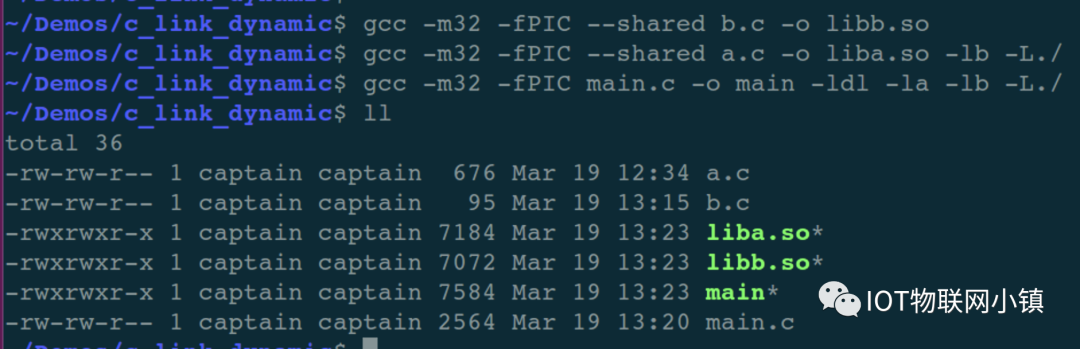

此时，就得到了如下几个文件：
动态库的依赖关系
对于静态链接的可执行程序来说，被操作系统加载以后，可以觉得直接从可执行程序的入口函数开始(也就是ELF文件头手指定的e_entry这个地址)，执行其中的指令码。
并且对于动态链接的程序来说，在执行入口函数的指令之前，必须把该程序所依赖的动态库加载到显存中，之后才会开始执行。
对于我们的实例代码来说：main程序依赖于liba.so库，而liba.so库又依赖于libb.so库。

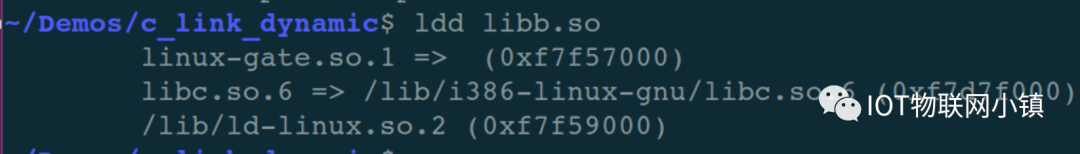

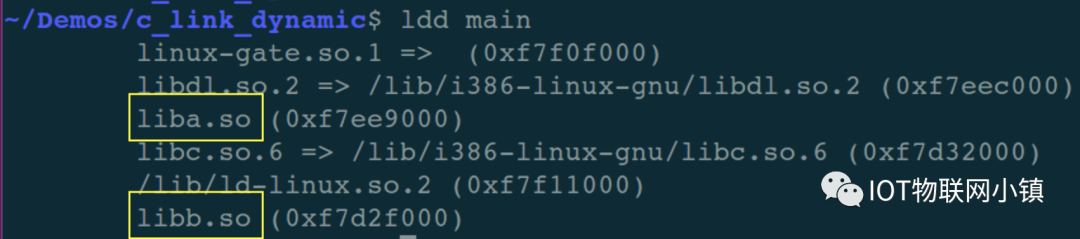

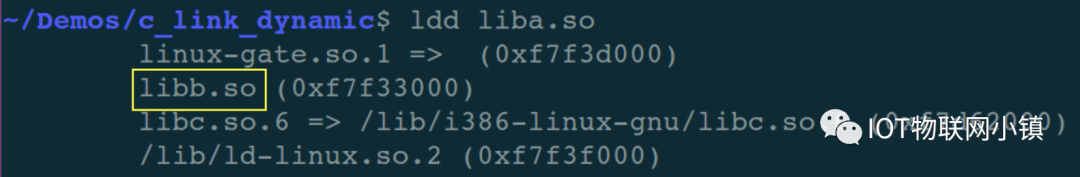

可以用ldd工具来分别看一下动态库之间的依赖关系：
可以看出：
在liba.so动态库中，记录了信息：依赖于libb.so;
在main可执行文件中，记录了信息：依赖于liba.so,libb.so;

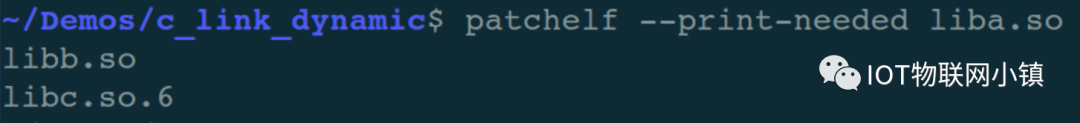

也可以使用另一个工具patchelf来查看一个可执行程序或则动态库，依赖于其他什么模块。诸如：
这么，动态库的加载是由谁来完成的呢？动态链接器！
动态库的加载过程动态链接器加载动态库

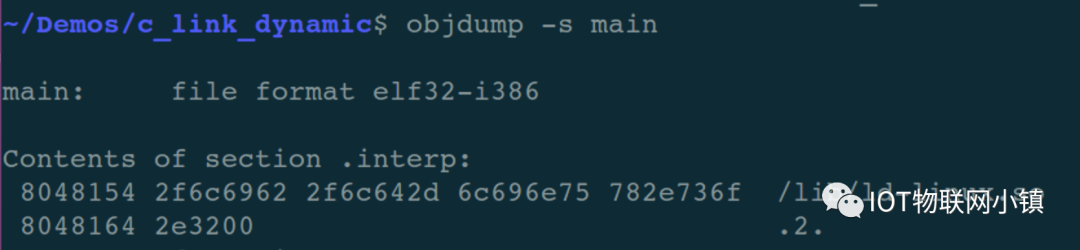

当执行main程序的时侯，操作系统首先把main加载到显存，之后通过.interp段信息来查看该文件依赖什么动态库：
上图中的字符串/lib/ld-linux.so.2，就表示main依赖动态链接库。
ld-linux.so.2也是一个动态链接库，在大部份情况下动态链接库早已被加载到显存中了(动态链接库就是为了共享)，操作系统此时只须要把动态链接库所在的数学显存，映射到main进程的虚拟地址空间中就可以了，之后再把控制权交给动态链接器。
动态链接器发觉：main依赖liba.so，于是它就在虚拟地址空间中找一块能放得下liba.so的空闲空间，之后把liba.so中须要加载到显存中的代码段、数据段都加载进来。

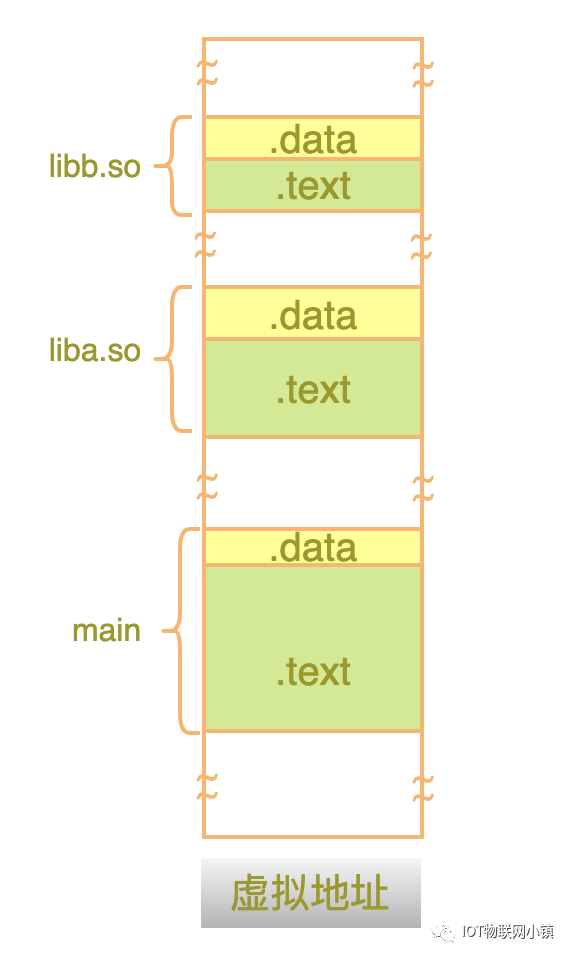

其实，在加载liba.so时，又会发觉它依赖libb.so，于是又把在虚拟地址空间中找一块能放得下libb.so的空闲空间，把libb.so中的代码段、数据段等加载到显存中linux系统 图片，示意图如下所示：
动态链接器自身也是一个动态库，并且是一个特殊的动态库：它不依赖于其他的任何动态库，由于当它被加载的时侯，没有人帮它去加载依赖的动态库，否则就产生鸡生蛋、蛋生鸡的问题了。
动态库的加载地址
一个进程在运行时的实际加载地址(或则说虚拟显存区域)，可以通过指令：$cat/proc/[进程的pid]/maps读取下来。

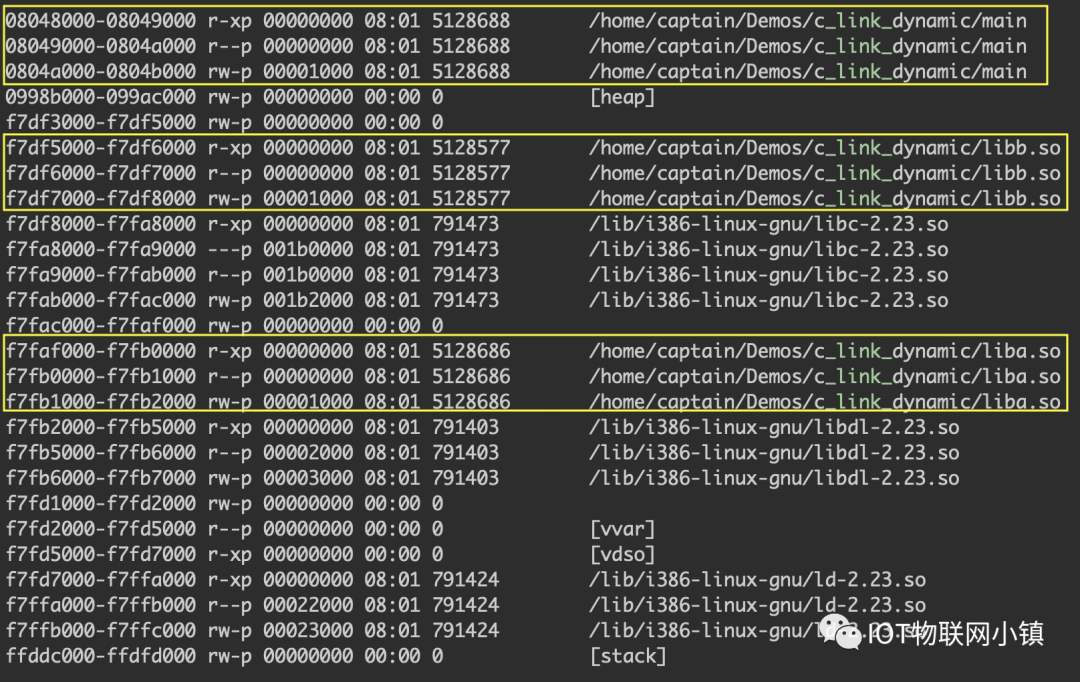

比如：我的虚拟机中执行main程序时，看见的地址信息是：
黑色部份分别是：main,liba.so,libb.so这3个模块的加载信息。

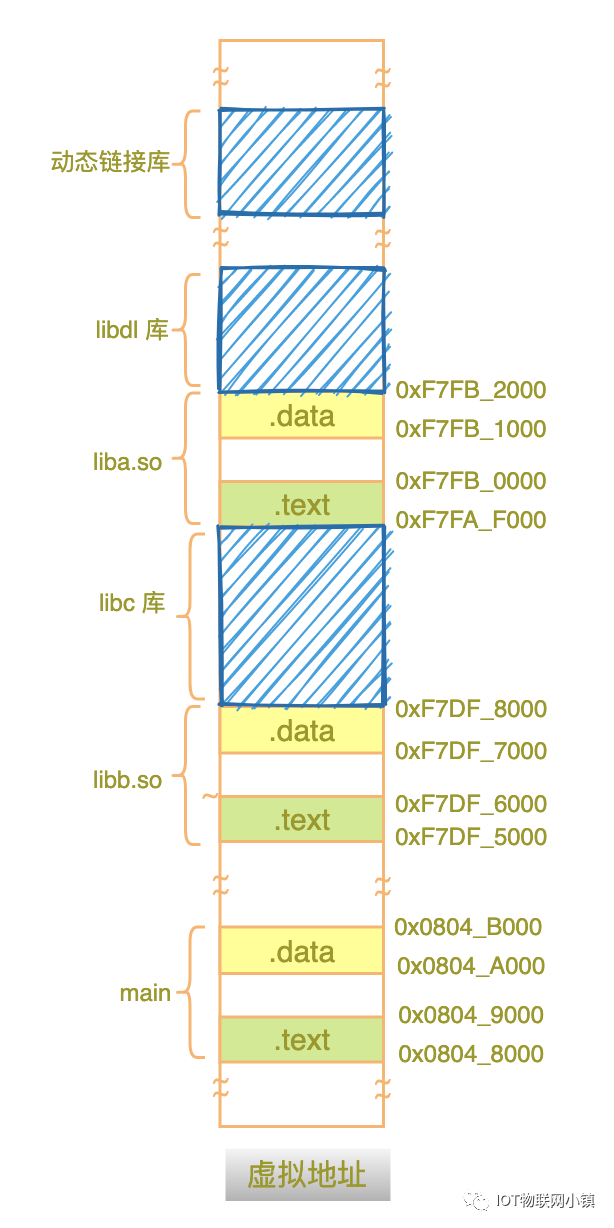

另外，还可以见到c库(libc-2.23.so)、动态链接器(ld-2.23.so)以及动态加载库libdl-2.23.so的虚拟地址区域，布局如下：
可以看出下来:main可执行程序是坐落低地址，所有的动态库都坐落4G显存空间的最后1G空间中。
还有另外一个指令也挺好用$pmap[进程的pid]，也可以复印出每位模块的显存地址：
符号重定位全局符号表
在之前的静态链接小学习过，链接器在扫描每一个目标文件(.o文件)的时侯，会把每位目标文件中的符号提取下来，构成一个全局符号表。
之后在第二遍扫描的时侯，查看每位目标文件中须要重定位的符号，之后在全局符号表中查找该符号被安排在哪些地址，之后把这个地址填写到引用的地方，这就是静态链接时的重定位。
并且动态链接过程中的重定位，与静态链接的处理方法差异就大好多了，由于每位符号的地址只有在运行的时侯才会晓得它们的地址。
比如：liba.so引用了libb.so中的变量和函数，而libb.so中的这两个符号被加载到哪些位置，直至main程序打算执行的时侯，能够被链接器加载到显存中的某个随机的位置。
也就是说：动态链接器晓得每位动态库中的代码段、数据段被加载的显存地址，因而动态链接器也会维护一个全局符号表，其中储存着每一个动态库中导入的符号以及它们的显存地址信息。

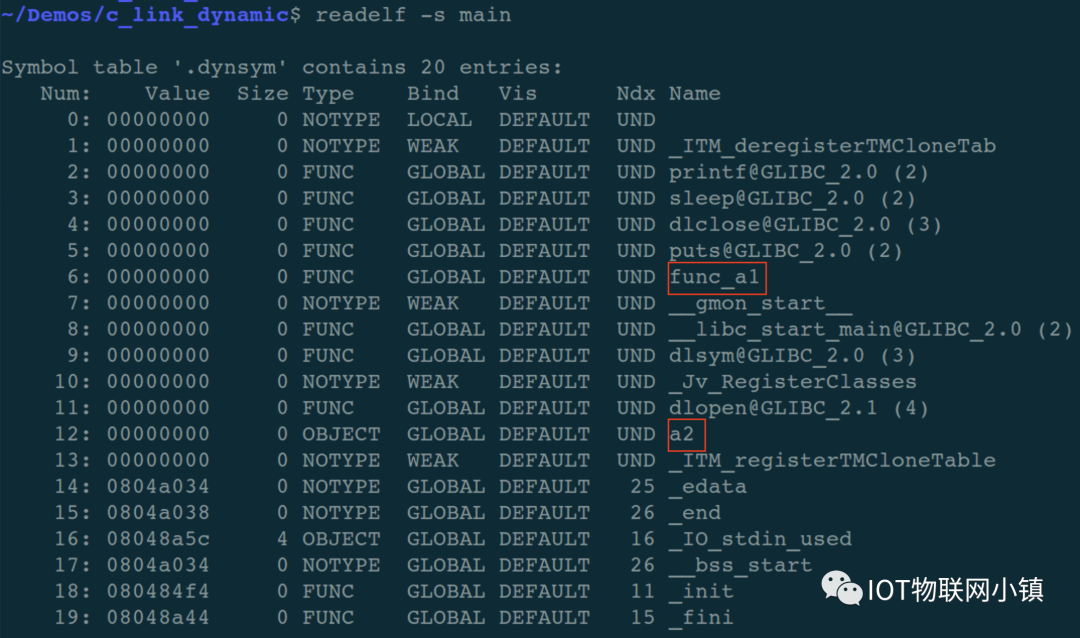

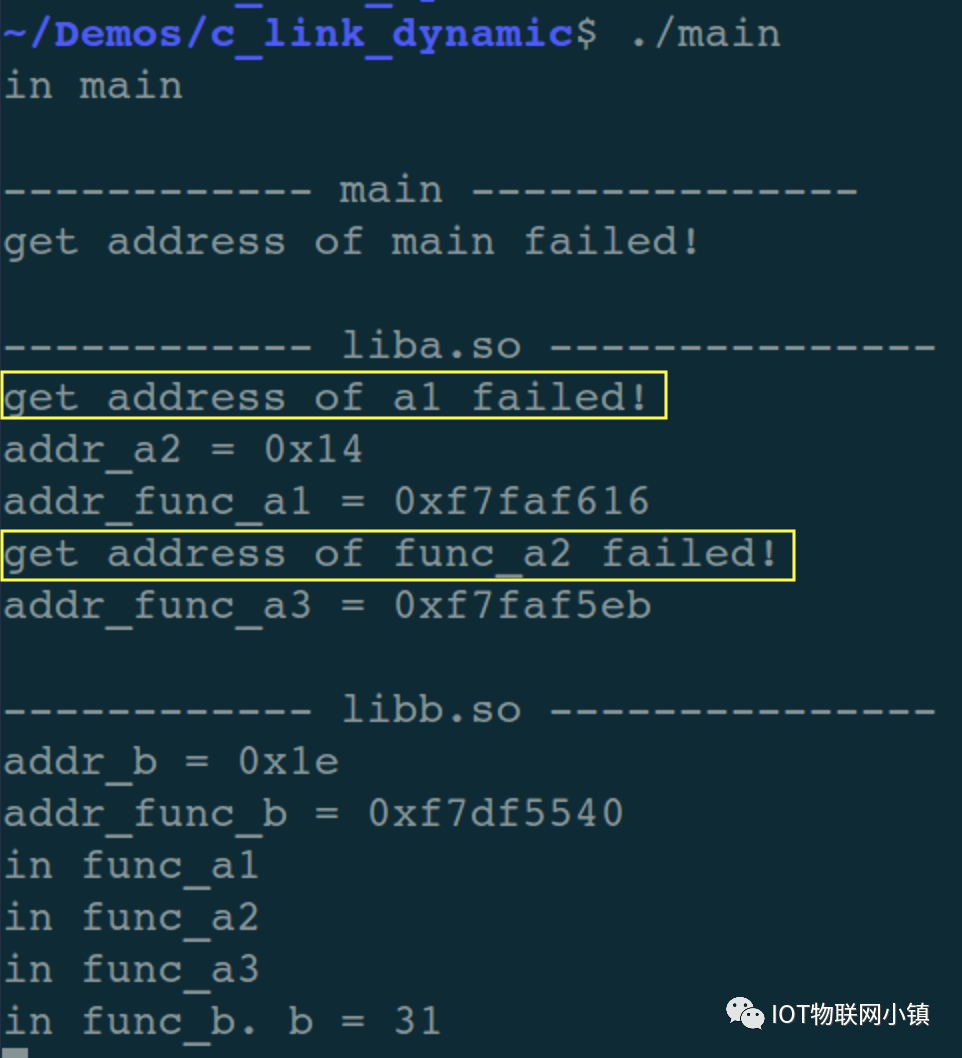

在示例代码main.c函数中，我们通过dlopen返回的句柄来复印进程中的一些全局符号的地址信息，输出内容如下：
上文早已纠错过：原本是想复印变量的地址信息，并且printf句子中不留神加上了机型，弄成了复印变量值。
可以看见：在全局符号表中，没有找到liba.so中的变量a1和函数func_a2这两个符号，由于它俩都是static类型的，在编译成动态库的时侯，没有导入到符号表中。

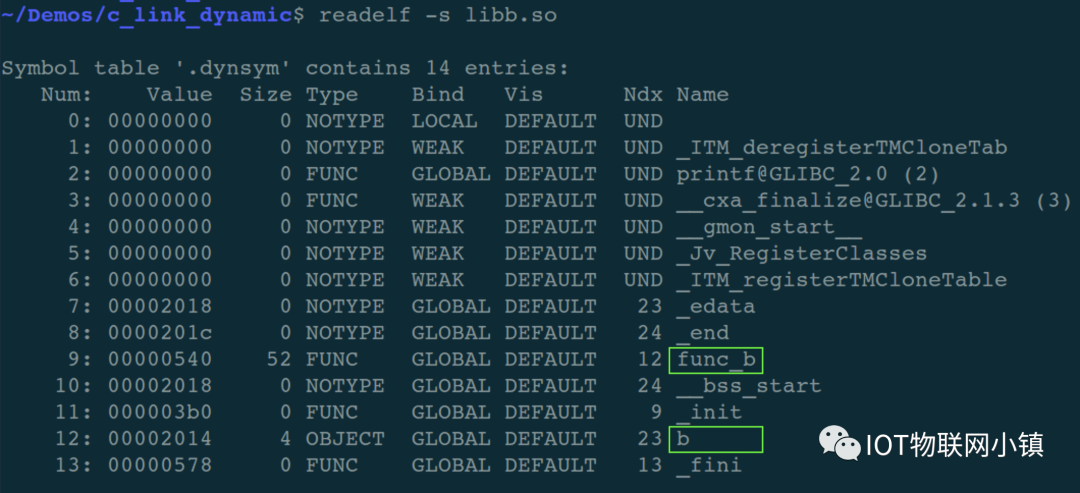

既然提及了符号表，就来瞧瞧这3个ELF文件中的动态符号表信息：
动态链接库中保护两个符号表：.dynsym(动态符号表:表示模块中符号的导入、导入关系)和.symtab(符号表:表示模块中的所有符号);
.symtab中包含了.dynsym;
因为图片太大，这儿只贴出.dynsym动态符号表。
红色圆形框后面的Ndx列是数字，表示该符号坐落当前文件的哪一个段中(即：段索引);
绿色圆形框后面的Ndx列是UND，表示这个符号没有找到，是一个外部符号(须要重定位);
全局偏斜表GOT
在我们的示例代码中，liba.so是比较特殊的，它既被main可执行程序所依赖，又依赖于libb.so。
但是，在liba.so中，定义了静态、动态的全局变量和函数，可以挺好的概况好多种情况，因而这部份内容就主要来剖析liba.so这个动态库。
前文说过：代码重定位须要更改代码段中的符号引用，而代码段被加载到显存中又没有可写的权限，动态链接解决这个矛盾的方案是：降低一层间接性。
比如：liba.so的代码中引用了libb.so中的变量b，在liba.so的代码段，并不是在引用的地方直接指向libb.so数据段中变量b的地址，而是指向了liba.so自己的数据段中的某个位置，在重定位阶段，链接器再把libb.so中变量b的地址填写到这个位置。
由于liba.so自己的代码段和数据段位置是相对固定的，这样的话，liba.so的代码段被加载到显存以后，就再也不用更改了。
而数据段中这个间接跳转的位置，就叫做：全局偏斜表(GOT:GlobalOffsetTable)。
划重点：
liba.so的代码段中引用了libb.so中的符号b，既然b的地址须要在重定位时才会确定，这么就在数据段中开辟一块空间(亦称：GOT表)，重定位时把b的地址填写到GOT表中。
而liba.so的代码段中，把GOT表的地址填写到引用b的地方，由于GOT表在编译阶段是可以确定的，使用的是相对地址。
这样，就可以在不更改liba.so代码段的前提下，动态的对符号b进行了重定位！
虽然，在一个动态库中存在2个GOT表，分别用于重定位变量符号(section名称：.got)和函数符号(section名称：.got.plt)。
也就是说：所有变量类型的符号重定位信息都坐落.got中，所有函数类型的符号重定位信息都坐落.got.plt中。
但是，在一个动态库文件中，有两个特殊的段(.rel.dyn和.rel.plt)来告诉链接器：.got和.got.plt这两个表中，有什么符号须要进行重定位，这个问题下边会深入讨论。
liba.so动态库文件的布局
为了更深刻的理解.got和.got.plt这两个表，有必要来拆解一下liba.so动态库文件的内部结构。
通过readelf-Sliba.so指令来看一下这个ELF文件中都有什么section:
可以看见：一共有28个section，其中的21、22就是两个GOT表。
另外，从装载的角度来看，装载器并不是把这种sections分开来处理，而是按照不同的读写属性，把多个section看做一个segment。

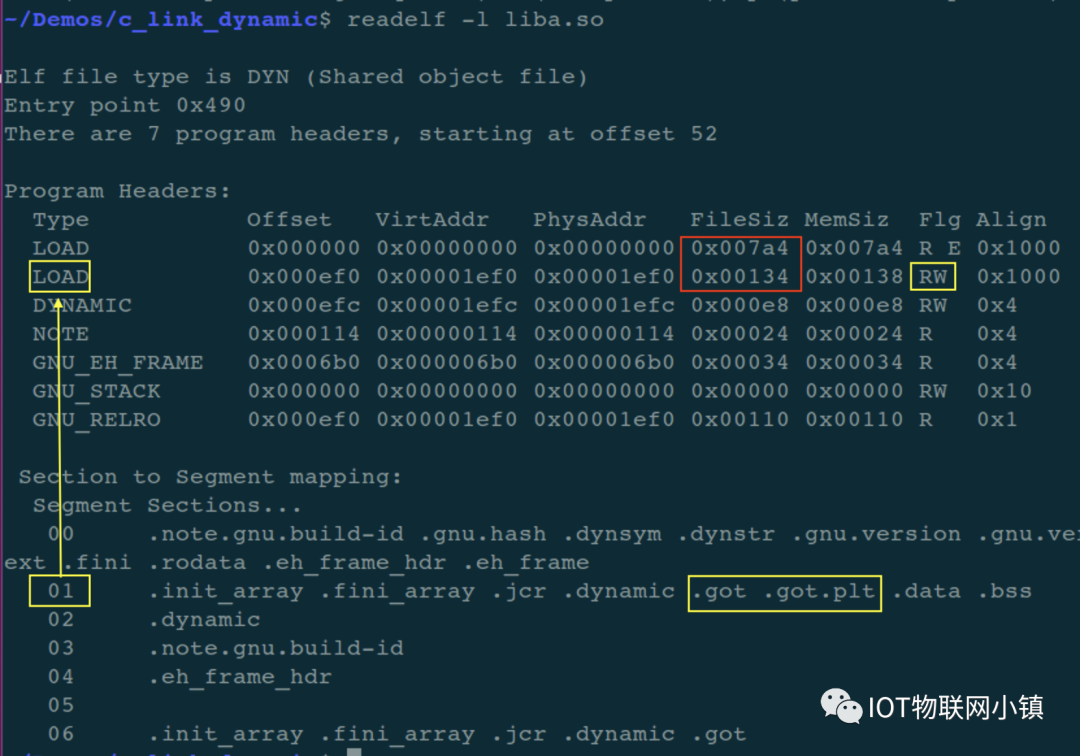

再度通过指令readelf-lliba.so，来查看一下segment信息:
也就是说：
这28个section中(关注红色腰线)：
section0~16都是可读、可执行权限，被当作一个segment;
section17~24都是可读、可写的权限，被动作另一个segment;
再来重点看一下.got和.got.plt这两个section(关注红色圆形框)：
可见：.got和.got.plt与数据段一样，都是可读、可写的，所以被当作同一个segment被加载到显存中。

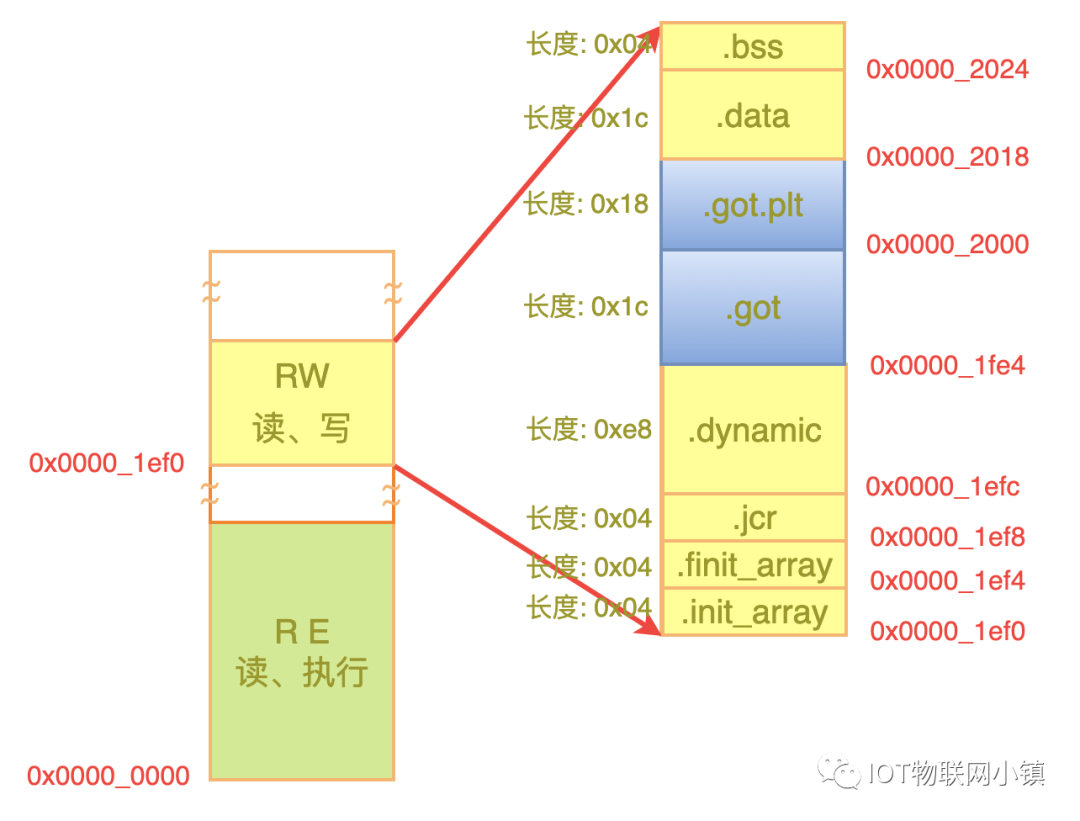

通过以上这2张图(白色方形框)，可以得到liba.so动态库文件的内部结构如下：
liba.so动态库的虚拟地址

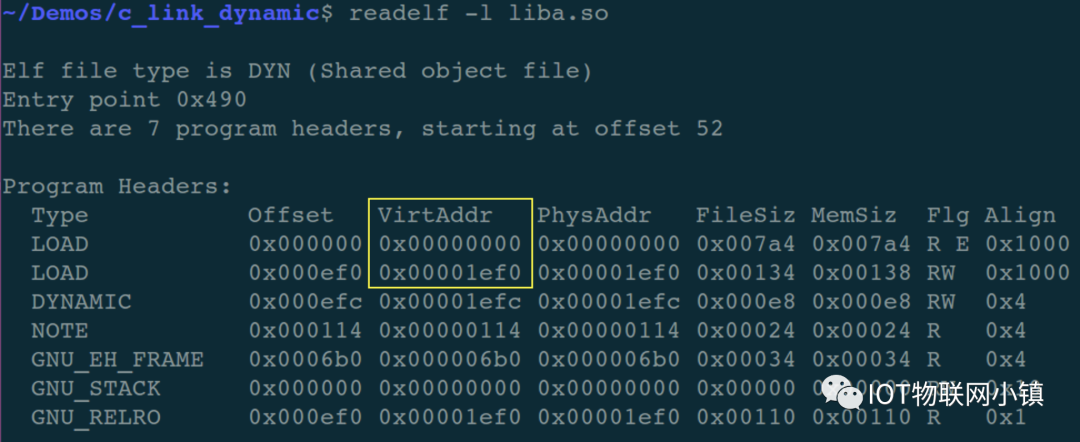

来继续观察liba.so文件segment信息中的AirtAddr列，它表示的是被加载到虚拟显存中的地址，重新贴图如下：
由于编译动态库时，使用了代码位置无关参数(-fPIC)，这儿的虚拟地址从0x0000_0000开始。
当liba.so的代码段、数据段被加载到显存中时，动态链接器找到一块空闲空间，这个空间的开始地址，就相当于一个基地址。
liba.so中的代码段和数据段中所有的虚拟地址信息，只要加上这个基地址，就得到了实际虚拟地址。
我们还是把上图中的输出信息，画出详尽的显存模型图，如下所示：
GOT表的内部结构
如今，我们早已晓得了liba.so库的文件布局，也晓得了它的虚拟地址，此时就可以来进一步的看一下.got和.got.plt这两个表的内部结构了。
从昨天的图片中看出：
.got表的宽度是0x1c，说明有7个表项(每位表项占4个字节);
.got.plt表的宽度是0x18，说明有6个表项;
上文早已说过，这两个表是拿来重定位所有的变量和函数等符号的。
这么：liba.so通过哪些方法来告诉动态链接器：须要对.got和.got.plt这两个表中的表项进行地址重定位呢？
在静态链接的时侯，目标文件是通过两个重定位表.rel.text和.rel.data这两个段信息来告诉链接器的。
对于动态链接来说，也是通过两个重定位表来传递须要重定位的符号信息的，只不过名子有些不同：.rel.dyn和.rel.plt。
通过指令readelf-rliba.so来查看重定位信息：
从蓝色和红色的圆形框中可以看出：
liba.so引用了外部符号b，类型是R_386_GLOB_DAT，这个符号的重定位描述信息在.rel.dyn段中;
liba.so引用了外部符号func_b,类型是R_386_JUMP_SLOT，这个符号的重定位描述信息在.rel.plt段中;

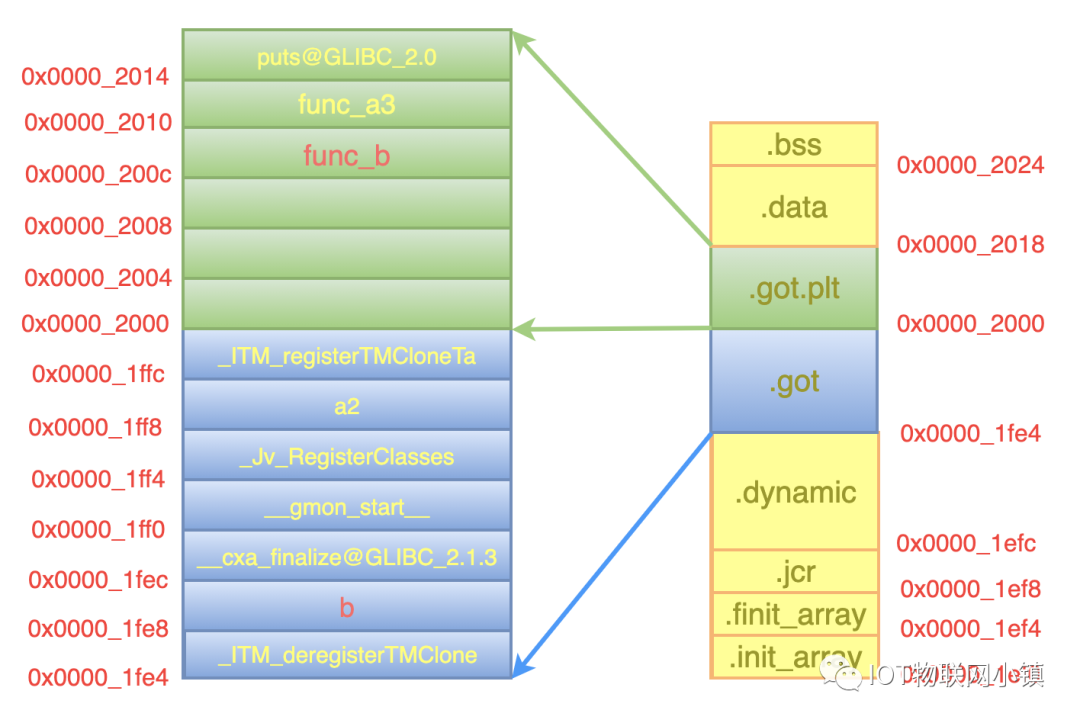

从左边绿色的圆形框可以看出：每一个须要重定位的表项所对应的虚拟地址，画成显存模型图就是下边这样：
暂时只专注表项中的绿色部份：.got表中的b,.got.plt表中的func_b，这两个符号都是libb.so中导入的。
也就是说：
liba.so的代码中在操作变量b的时侯，就到.got表中的0x0000_1fe8这个地址处来获取变量b的真正地址；
liba.so的代码中在调用func_b函数的时侯，就到.got.plt表中的0x0000_200c这个地址处来获取函数的真正地址；
反汇编liba.so代码
下边就来反汇编一下liba.so，看一下指令码中是怎样对这两个表项进行轮询的。

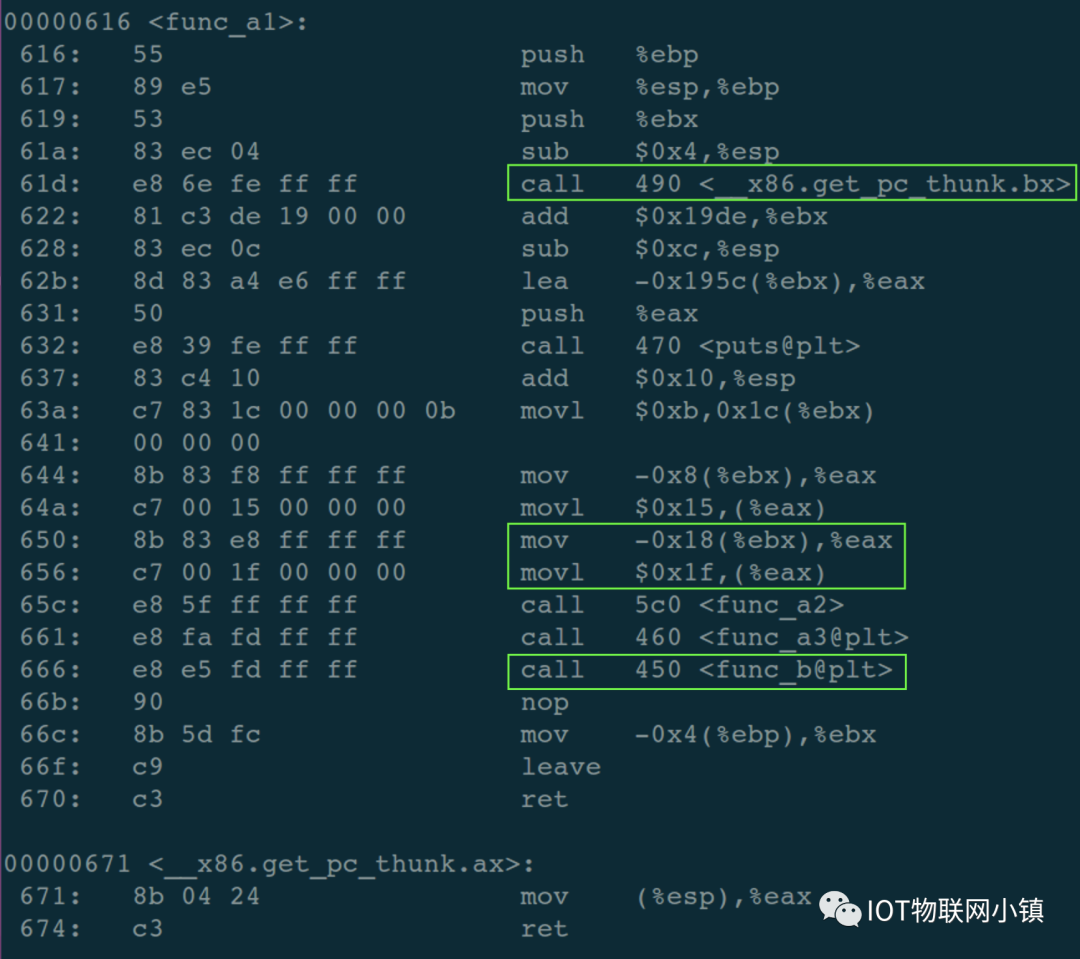

执行反汇编指令：$objdump-dliba.so，这儿只贴出func_a1函数的反汇编代码：
第一个红色圆形框(call490)的功能是：把下一条指令(add)的地址储存到%ebx中，也就是：
%ebx = 0x622
之后执行:add$0x19de,%ebx，让%ebx加上0xx1919de，结果就是：%ebx=0x2000。
0x2000正是.got.plt表的开始地址！
看一下第2个红色圆形框：
mov-0x18(%ebx),%eax:先用%ebx除以0x18的结果，储存到%eax中linux系统 图片，结果是：%eax=0x1fe8，这个地址正是变量b在.got表中的虚拟地址。
movl$0x1f,(%eax)：在把0x1f(十补码就是31)，储存到0x1fe8表项中储存的地址所对应的显存单元中(libb.so的数据段中的某个位置)。
因而，当链接器进行重定位以后，0x1fe8表项中储存的就是变量b的真正地址adobe air linux，而前面这两步操作，就把数值31形参给变量b了。

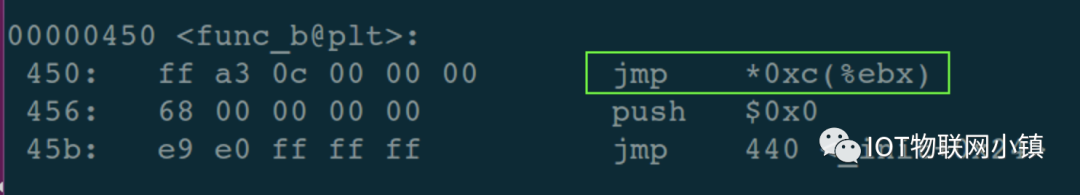

第3个红色圆形框，是调用函数func_b，稍稍复杂一些，跳转到符号func_b@plt的地方，看一下反汇编代码：
jmp指令调用了%ebx+0xc处的哪个函数表针，从前面的.got.plt布局图中可以看出，重定位以后这个表项中储存的正是func_b函数的地址(libb.so中代码段的某个位置)，所以就正确的跳转到该函数中了。
