LCD驱动，是连接Linux内核跟液晶显示屏的关键软件层面，它承担着把图形数据转变为屏幕能领会的信号的职责，使得图像能够正确显示出来。对于从事嵌入式开发、系统定制也罢，或者驱动调试的工程师而言，理解它的原理是极其重要的，这可不单单涉及代码，还关联到硬件时序、帧缓冲管理以及图形栈的协同作业。接下来，我会从六个具体的方面，深入地剖析Linux LCD驱动的工作原理。
Linux LCD驱动的基本架构是什么

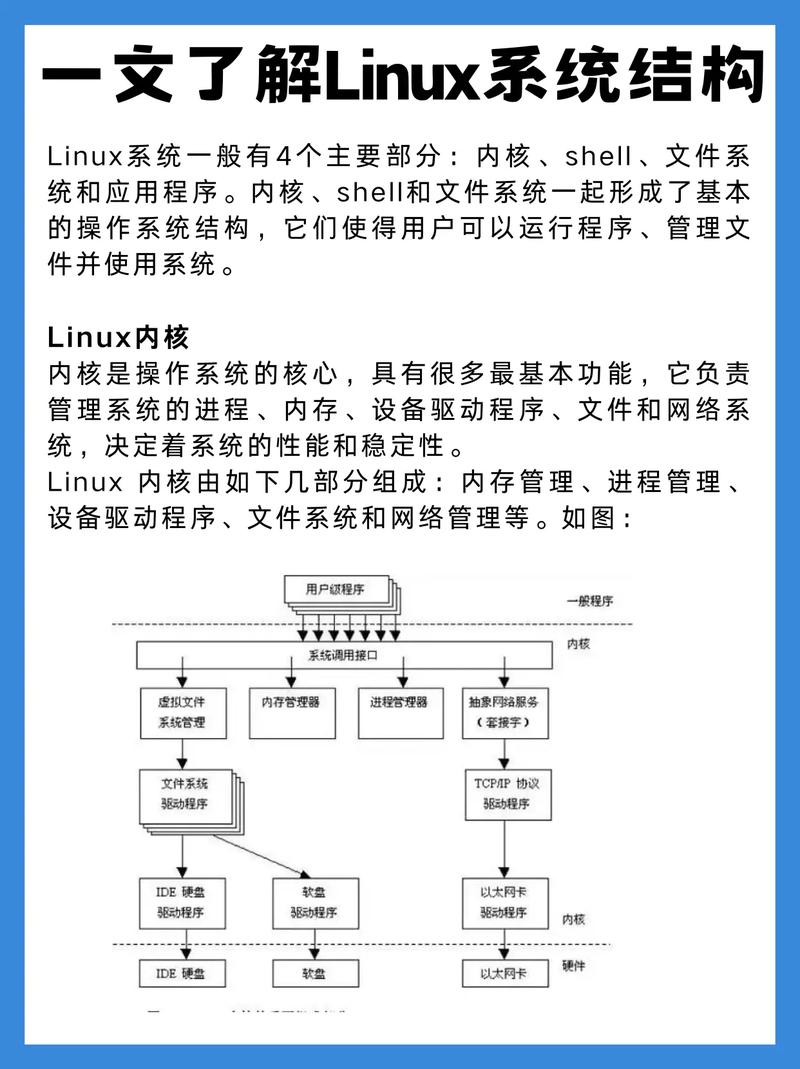

通常而言，Linux LCD驱动是依照内核的帧缓冲也就是Framebuffer架构的，该架构的核心存在着一个名为fb_info的数据结构，这个数据结构囊括了显示模式、屏幕参数、显存地址以及操作函数集，驱动开发者的主要任务在于对这个结构体进行初始化，并且要把它注册到内核当中。

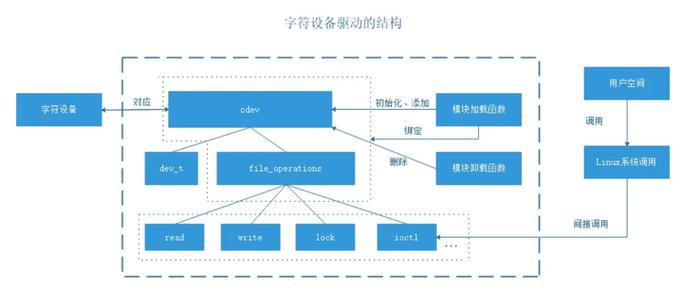

在内核空间开展驱动运行工作，直接地实行对 LCD 控制器硬件寄存器作出操控的行为。它需要去开展配置时序参数这一处理中文linux操作系统，像是行同步、场同步、像素时钟等方面，以实现用来匹配屏幕物理特性的目的。与此同时，它承担着为作为显存的一块连续物理内存进行分配的职责，用于对即将要显示的图像数据加以存储。应用程序借助对/dev/fbX设备文件实施读写操作，间接地针对这块显存开展操作行为。
如何配置Linux LCD驱动的设备树
于当代嵌入式Linux系统里，硬件信息主要借由设备树（Device Tree）予以描述，LCD驱动的配置要点处于设备树节点之中，你得创建一个显示子系统节点，于该节点里界定与LCD屏幕相关联的属性，诸如屏幕分辨率、像素格式、显示时序参数等 。
这些参数得跟屏幕数据手册万分严格地保持一致，典型的属性含有display-timings节点，其内部对hback-porch、hfront-porch、vback-porch、vfront-porch等数值有着详细规定，内核里的LCD驱动会对这些节点加以解析，并且依据这些来将硬件控制器初始化，正确配置设备树是驱动能够成功工作的首要一步。
Linux LCD驱动如何初始化硬件
硬件初始化属于驱动的核心环节，在驱动探测函数里，最先要做的就是得以获取设备树中所配置的引脚以及时钟资源，比如说，借助devm_pinctrl_get以及pinctrl_pm_select_default函数达成对LCD数据线、时钟线等引脚复用功能以及电气属性的设置。
像素时钟以及APB总线时钟得要通过驱动进行使能才行，接着呢，依据从设备树里面解析出来的时序参数情况，针对LCD控制器的各个配置寄存器写入特定的值，这个过程把每一帧图像究竟怎样被“画”到屏幕上进行了精确设定，最终，驱动会对fb_info予以分配并设置鸟哥的linux私房菜，并且调用register_framebuffer把它注册到系统当中。
帧缓冲在Linux LCD驱动中如何工作

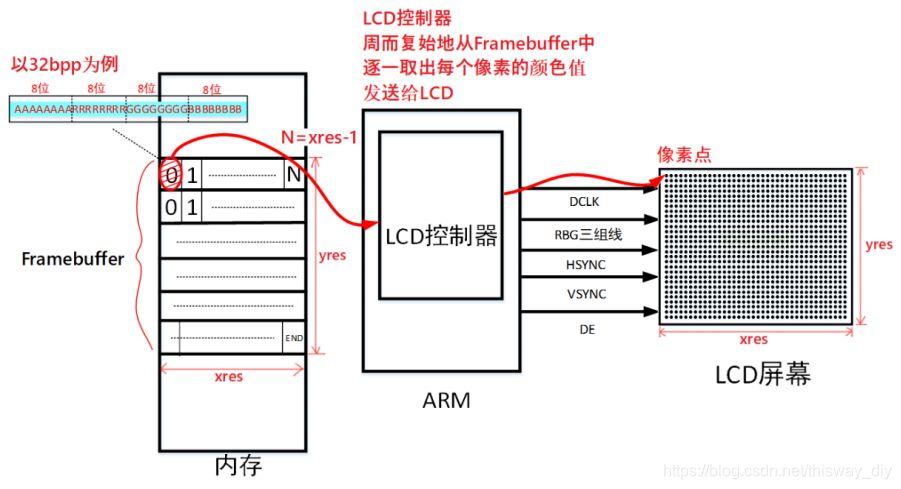

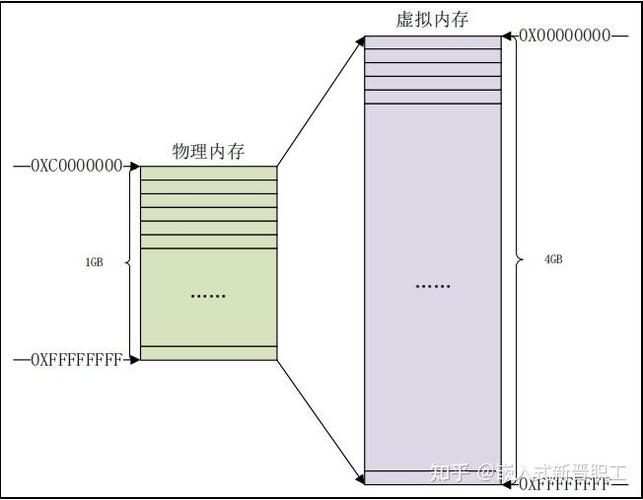

帧缓冲，它是处于应用层与LCD硬件之间的那一层抽象，它是一块被映射到内核地址空间的内存区域，这片区域里存储着屏幕每个像素点的颜色值，应用借助标准文件操作（像write、mmap）或者图形库（类似SDL、GTK+）往这片内存传输数据。
内部驱动维持着这片缓冲区的物理地址，应用程序绘制完一帧图像后，LCD 控制器借由 DMA（直接内存访问）或者 CPU 搬运的途径，自动从帧缓冲区的指定地址读取数据，且转换为 RGB 信号流传送给屏幕，双缓冲机制常被用以规避屏幕撕裂，也就是预备一个后备缓冲区来绘制，绘制完成后和前台缓冲区进行交换。
Linux LCD驱动的调试方法有哪些
调试LCD驱动时，常常会从最为简单的办法起始：对/proc/fb文件展开检查，去确认帧缓冲设备是不是成功进行了注册。运用fbset命令能够查看以及修改当下的显示模式参数。要是屏幕呈现全黑的状况linux lcd驱动原理，那么首先应当采用示波器或者逻辑分析仪来测量LCD接口的像素时钟以及同步信号是否处于正常状态。
于软件层面而言，能够借由内核的printk输出详尽的寄存器配置值，以及初始化步骤，借助devmem2工具直接读取LCD控制器寄存器，便能够验证配置是否被准确写入，针对花屏、错位等问题，通常着重检查设备树里的时序参数，像素格式（像RGB565、ARGB8888）是否与驱动代码以及屏幕自身相匹配。
如何为Linux LCD驱动添加背光控制
大多数LCD屏幕要求有独立的背光控制，这一般借助PWM调光或者简单的GPIO开关达成。于设备树里，要把背光控制引脚界定为一个GPIO节点或者PWM节点，且在LCD节点中经由backlight属性加以引用。
于驱动代码当中，能够借由backlight_device_register函数去注册一个背光设备，且给出对应的亮度设置函数，便是如此，系统便能够透过/sys/class/backlight目录里的接口来调控屏幕亮度，驱动程序务必要保证在屏幕开启之前让背光开启，在关闭的时候延迟熄灭背光，以此来保护屏幕。
借由针对Linux LCD驱动自架构起始直至调试环节的周全梳理linux lcd驱动原理，能够察知其为一座精密衔接软硬件的桥梁，不论于定制开发方面抑或是问题排查之际，均需对硬件规格、内核框架以及配置工具存有深入的理解，你于调试LCD驱动之时，所遭遇的最为棘手的问题是时序配置不符，还是内存分配出现失败状况呢？欢迎于评论区内分享你的实战经验，要是觉得本文有益处，也请予以点赞并分享给更多有需求的朋友。
