明天剖析下Linux下一个可执行文件是如何载入和执行的。

Linux下标准的可执行文件格式是ELF。

ELF(ExecutableandLinkingFormat)是一种对象文件的格式。

在linux系统中，一个ELF文件主要拿来表示3种类型的文件

明天剖析一下可执行文件类型。

当我们在Linux下的bash下输入一个命令执行可执行程序时linux执行sh文件，bash进程会调用fork()创建一个新的进程，之后新的进程调用execve()系统调用来执行指定的可执行程序。

原本的bash进程继续返回等待刚刚启动的新进程结束，之后继续等待用户的输入。

execve()系统调用原型如下：


int execve(const char *filename, char *const argv[], char *const envp[]);

她们的三个参数分别是被执行的程序文件名、执行参数和环境变量。

当调用execve()系统调用时,步入内核调用过程如下

sys_execve()
--> do_execve() // 主要根据可执行文件进行构造 linux_binprm 内核结构，该结构记录可执行文件信息，然后从formats链表中找到执行该执行文件的方法
--> load_elf_binary

do_execve主要完成linux_binprm内核结构的初始化，该结构定义如下：

struct linux_binprm{
char buf[128];
/*与可执行文件路径名的处理一样，每个参数的最大长度定为一个物理页，所以设置为一个页面指针数组，最大个数为32*/
unsigned long page[MAX_ARG_PAGES];
unsigned long p;
int sh_bang; //可执行文件的性质，当时shell脚本时为1
struct inode * inode; //可执行文件的inode
int e_uid, e_gid; //可执行文件的属性
int argc, envc; //命令行参数和环境变量数目
char * filename; //可执行文件的路径名
};

该结构主要记录了执行可执行文件所有须要的信息。

其中page表示的是储存参数的页面字段，而p表示的是在这种字段的底部，由于这种字符串是根据栈的形式储存的linux培训学校，也就是说，先分配地址更高的字段，向低地址方向下降，p就指向栈底部。

结构如右图

执行文件是什么意思_linux执行sh文件_执行文件linux

最终执行可执行文件的插口为load_elf_binary。

具体实现如下：

static int load_elf_binary(struct linux_binprm * bprm, struct pt_regs * regs)
{
struct elfhdr elf_ex;
struct elfhdr interp_elf_ex;
struct file * file;
...
status = 0;
load_addr = 0;

执行文件linux_执行文件是什么意思_linux执行sh文件

elf_ex = *((struct elfhdr *) bprm->buf); /* exec-header */
//比对四个字符，必须是0x7f、‘E’、‘L’、和‘F’
if (elf_ex.e_ident[0] != 0x7f || strncmp(&elf_ex.e_ident[1], "ELF",3) != 0)
return -ENOEXEC;
//映像类型必须是ET_EXEC
if(elf_ex.e_type != ET_EXEC || (elf_ex.e_machine != EM_386 && elf_ex.e_machine != EM_486) || (!bprm->inode->i_op || !bprm->inode->i_op->default_file_ops || !bprm->inode->i_op->default_file_ops->mmap)){
return -ENOEXEC;
};
elf_phdata = (struct elf_phdr *) kmalloc(elf_ex.e_phentsize * elf_ex.e_phnum, GFP_KERNEL);
old_fs = get_fs();
set_fs(get_ds());
//获取所有程序头表信息
retval = read_exec(bprm->inode, elf_ex.e_phoff, (char *) elf_phdata, elf_ex.e_phentsize * elf_ex.e_phnum);
set_fs(old_fs);
elf_ppnt = elf_phdata;
elf_bss = 0;
elf_brk = 0;
elf_exec_fileno = open_inode(bprm->inode, O_RDONLY);
file = current->files->fd[elf_exec_fileno];
elf_stack = 0xffffffff;
elf_interpreter = NULL;
start_code = 0;
end_code = 0;
end_data = 0;
old_fs = get_fs();
set_fs(get_ds());

执行文件是什么意思_linux执行sh文件_执行文件linux

/* 处理解释器段，通过遍历每个段，找到PT_INTERP类型段，也即是解释器段，找到说明需要运行过程中的动态链接。
“解释器”段实际上只是一个字符串，即解释器的文件名，如”/lib/ld-linux.so.2”, 或者64位机器上对应的叫做”/lib64/ld-linux-x86-64.so.2”
通过命令 readelf -l 可执行文件 获取解释器段信息 type 类型为 INTERP
*/
for(i=0;i p_type == PT_INTERP) { // 该类型表示动态连接器
elf_interpreter = (char *) kmalloc(elf_ppnt->p_filesz, GFP_KERNEL);
//根据其位置的p_offset和大小p_filesz把整个"解释器"段的内容读入缓冲区；
//从用户程序的program header 中读取动态链接器的路径,比如 /lib64/ld-linux-x86-64.so
retval = read_exec(bprm->inode,elf_ppnt->p_offset,elf_interpreter, elf_ppnt->p_filesz);
if(retval >= 0) //获取连接器的inod
retval = namei(elf_interpreter, &interpreter_inode);
if(retval >= 0) //解释器也是一个elf格式的程序，读入解释器的前128个字节，即解释器映像的头部
retval = read_exec(interpreter_inode,0,bprm->buf,128);
if(retval >= 0){
interp_ex = *((struct exec *) bprm->buf); /* exec-header */
interp_elf_ex = *((struct elfhdr *) bprm->buf); /* exec-header */
};
};
elf_ppnt++;
};
set_fs(old_fs);
//检查并读取解释器（也可以叫动态链接器）的程序头表
if(elf_interpreter){
...
}
if (!bprm->sh_bang) {
...
}

linux执行sh文件_执行文件linux_执行文件是什么意思

//在此清除掉了父进程的所有相关代码
flush_old_exec(bprm);
current->mm->end_data = 0;
current->mm->end_code = 0;
current->mm->start_mmap = ELF_START_MMAP;
current->mm->mmap = NULL;
elf_entry = (unsigned int) elf_ex.e_entry;
current->mm->rss = 0;
//建立环境变量参数的页表映射，从虚拟地址 0xC0000000UL 处开始
bprm->p += setup_arg_pages(0, bprm->page);
current->mm->start_stack = bprm->p;
old_fs = get_fs();
set_fs(get_ds());
elf_ppnt = elf_phdata;
for(i=0;i p_type == PT_INTERP) {
set_fs(old_fs);
//不装入解释器，那么这个入口地址就是目标映像本身的入口地址
if(interpreter_type & 1)
elf_entry = load_aout_interp(&interp_ex, interpreter_inode); //加载text data bss段
//如果需要装入解释器，就通过load_elf_interp装入其映像, 并把将来进入用户空间的入口地址设置成load_elf_interp()的返回值，即解释器映像的入口地址
if(interpreter_type & 2)
elf_entry = load_elf_interp(&interp_elf_ex, interpreter_inode);
old_fs = get_fs();
set_fs(get_ds());
iput(interpreter_inode);
kfree(elf_interpreter);
if(elf_entry == 0xffffffff) {
...
};
};

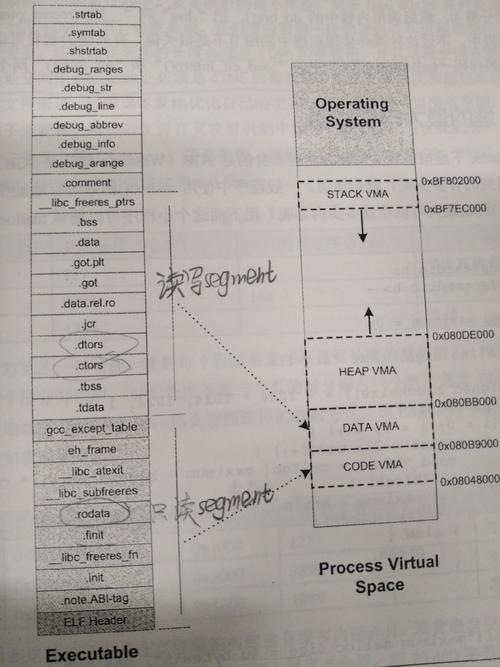

// 类型为 PT_LOAD 需要映射到进程的地址虚拟空间的
if(elf_ppnt->p_type == PT_LOAD) {
error = do_mmap(file, elf_ppnt->p_vaddr & 0xfffff000, elf_ppnt->p_filesz + (elf_ppnt->p_vaddr & 0xfff),
PROT_READ | PROT_WRITE | PROT_EXEC, MAP_FIXED | MAP_PRIVATE, elf_ppnt->p_offset & 0xfffff000);
#ifdef LOW_ELF_STACK
if(elf_ppnt->p_vaddr & 0xfffff000 p_vaddr & 0xfffff000;
#endif
if(!load_addr)
load_addr = elf_ppnt->p_vaddr - elf_ppnt->p_offset;
k = elf_ppnt->p_vaddr;
if(k > start_code) start_code = k;
k = elf_ppnt->p_vaddr + elf_ppnt->p_filesz;
if(k > elf_bss) elf_bss = k;
if((elf_ppnt->p_flags | PROT_WRITE) && end_code < k)
end_code = k;
if(end_data p_vaddr + elf_ppnt->p_memsz;
if(k > elf_brk) elf_brk = k;
};
elf_ppnt++;
};
set_fs(old_fs);
kfree(elf_phdata);
if(interpreter_type != INTERPRETER_AOUT) sys_close(elf_exec_fileno);
...
current->executable = bprm->inode;
bprm->inode->i_count++;
#ifdef LOW_ELF_STACK
current->start_stack = p = elf_stack - 4;
#endif
bprm->p -= MAX_ARG_PAGES*PAGE_SIZE;
/*
create_elf_tables填写目标文件的参数环境变量等必要信息
在完成装入，启动用户空间的映像运行之前，还需要为目标映像和解释器准备好一些有关的信息，这些信息包括常规的argc、envc等等，还有一些"辅助向量（Auxiliary Vector）"。
这些信息需要复制到用户空间，使它们在CPU进入解释器或目标映像的程序入口时出现在用户空间堆栈上。这里的create_elf_tables()就起着这个作用。
*/

执行文件linux_执行文件是什么意思_linux执行sh文件

bprm->p = (unsigned long)create_elf_tables((char *)bprm->p, bprm->argc, bprm->envc,
(interpreter_type == INTERPRETER_ELF ? &elf_ex : NULL), load_addr,
(interpreter_type == INTERPRETER_AOUT ? 0 : 1));
if(interpreter_type == INTERPRETER_AOUT)
current->mm->arg_start += strlen(passed_fileno) + 1;
//调整内存映射内容
current->mm->start_brk = current->mm->brk = elf_brk;
current->mm->end_code = end_code;
current->mm->start_code = start_code;
current->mm->end_data = end_data;
current->mm->start_stack = bprm->p;
current->suid = current->euid = bprm->e_uid;
current->sgid = current->egid = bprm->e_gid;
current->mm->brk = (elf_bss + 0xfff) & 0xfffff000;
sys_brk((elf_brk + 0xfff) & 0xfffff000);
padzero(elf_bss);
////eip和esp改成新的地址，就使得CPU在返回用户空间时就进入新的程序入口
start_thread(regs, elf_entry, bprm->p);
if (current->flags & PF_PTRACED)
send_sig(SIGTRAP, current, 0);
MOD_DEC_USE_COUNT;
return 0;
}
static inline void start_thread(struct pt_regs * regs, unsigned long eip, unsigned long esp)
{
regs->cs = USER_CS;
regs->ds = regs->es = regs->ss = regs->fs = regs->gs = USER_DS;
regs->eip = eip;
regs->esp = esp;
}

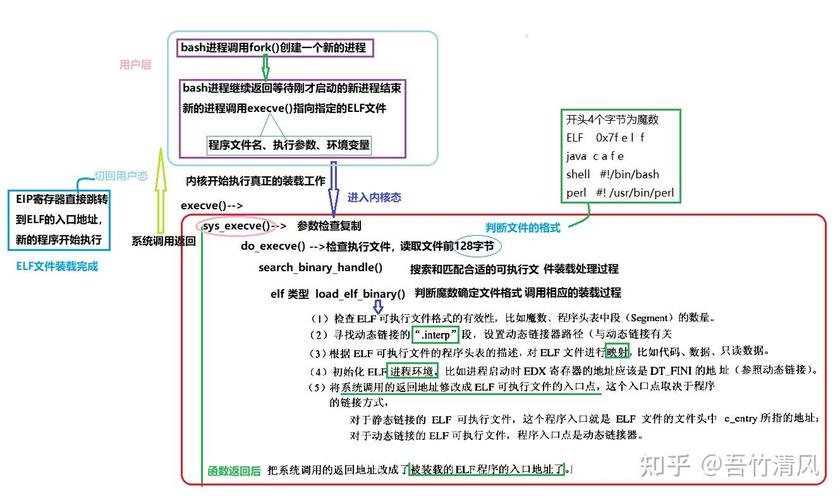

该函数主要完成的功能如下：

当load_elf_binary()执行完毕，返回至do_execve()再返回至sys_execve()时，因为上述步骤早已把系统调用的返回地址改成了被装载的ELF可执行程序的入口地址，所以当sys_execve()系统调用从内核态返回到用户态时，EIP寄存器直接跳转到了LF程序的入口地址linux执行sh文件linux软件下载，于是新的程序开始执行，ELF可执行文件装载完成。
