对于嵌入式Linux开发者而言，I2C驱动是最常见也最基础的设备驱动之一。从温度传感器到触摸屏，从RTC芯片到音频编解码器，大量外设都依赖I2C总线进行通信。掌握Linux I2C驱动框架，能够帮助你快速开发稳定可靠的设备驱动。
如何编写I2C设备驱动
编写一个I2C设备驱动主要分为三步：定义i2c_driver结构体、实现probe和remove函数、注册驱动到内核。首先需要在驱动代码中填充i2c_driver的成员，包括driver.name、id_table或of_match_table用于设备匹配。然后在probe函数中初始化设备、注册字符设备或input子系统等。最后使用module_i2c_driver宏简化驱动注册过程。实际开发中建议参考内核源码drivers/i2c/下的已有驱动，如at24.c或lm75.c，它们展示了完整的实践范例。
设备驱动的核心是实现与硬件交互的读写函数。通常使用i2c_smbus_read_byte_data、i2c_smbus_write_byte_data等SMBus协议函数，或者直接调用i2c_transfer进行原始数据传输。对于简单的寄存器读写，推荐使用SMBus函数，它们已经处理了I2C协议细节。如果设备需要批量数据传输或使用特殊时序linux i2c 驱动，则必须使用i2c_transfer并构造i2c_msg数组。注意在probe中检查设备是否正常响应，比如读取设备ID寄存器。
I2C驱动设备树配置
设备树是当前主流Linux内核中描述硬件信息的方式。为I2C设备添加设备树节点时，需要将其放置在对应I2C控制器的节点下。典型配置包括：reg属性指定设备地址（7位地址），compatible属性用于匹配驱动，此外可以自定义如interrupts、clock-frequency等属性。例如一个MPU6050陀螺仪节点应包含“compatible = invensense,mpu6050”和reg = 。驱动中通过of_property_read_系列函数获取这些自定义属性。
设备树配置中地址的设定非常关键。I2C设备地址通常是7位，在内核驱动中实际使用的地址是右对齐的，而设备树中的reg值正是这个7位地址。比如设备手册给出的地址0x68，设备树中就写0x68。注意避免地址冲突，同一I2C总线上每个设备必须有唯一地址。另外，对于需要多个地址的设备（如双地址的EEPROM），可以创建多个节点或使用reg的第二个单元格。调试时可以通过/sys/bus/i2c/devices/查看是否成功创建了设备实例。
总线驱动与设备驱动区别

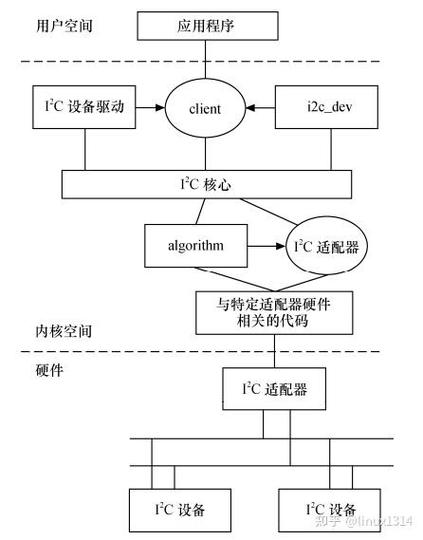

Linux I2C子系统分为两个层次：I2C总线驱动（适配器驱动）和I2C设备驱动。总线驱动负责控制具体硬件I2C控制器，实现数据的物理收发，通常由SoC厂商提供。设备驱动则是针对挂接在I2C总线上的外设，利用总线驱动提供的传输函数完成特定功能。作为开发者，绝大多数情况下只需编写设备驱动，除非你正在移植新平台的I2C控制器。
理解两者分工有助于定位问题。当设备驱动调用i2c_transfer时，实际是通过I2C核心层找到对应的总线驱动，再由总线驱动操作硬件寄存器完成时序。如果数据传输失败，可能是设备驱动参数错误（如地址不对），也可能是总线驱动时钟配置错误或硬件上拉电阻问题。调试时可以先用i2cget、i2cset等工具在用户空间测试总线是否工作，从而快速判断故障属于哪个层次。
I2C驱动调试技巧有哪些
调试I2C驱动最常用的工具是i2cdetect、i2cget和i2cset，它们属于i2c-tools软件包。首先用i2cdetect -y 扫描设备，如果能在对应地址看到“UU”或数字，说明设备响应正常。“UU”表示该地址已被驱动占用，数字表示检测到设备但无驱动。如果没有显示任何设备，需要检查硬件连接、上拉电阻、电源和地址设置。其次用i2cget读取寄存器验证读写操作是否符合预期。
内核日志和动态调试也是强大武器。可以在驱动代码中使用dev_dbg、dev_info等打印信息，并通过echo “file your_driver.c +p” > /sys/kernel/debug/dynamic_debug/control开启调试输出。此外linux i2c 驱动，逻辑分析仪抓取SCL/SDA波形是终极调试手段，能直观看到起始条件、地址位、读写位、应答位和数据字节。当遇到异常数据或通信超时时，波形分析能迅速定位是软件时序配置错误还是硬件干扰问题。
i2c_client注册流程详解
i2c_client代表一个挂接在I2C总线上的物理设备，它由I2C核心自动创建，不需要驱动开发者手动实例化。注册方式有三种：通过设备树、通过板级信息文件、通过用户空间sysfs创建。设备树方式最为常用，内核启动时遍历每个I2C适配器节点下的子节点，为每个子节点创建一个i2c_client。另一种是在board文件中使用i2c_register_board_info，但这种方式已过时。
动态注册场景下，可以使用i2c_new_client_device函数手动创建client，通常在适配器驱动或者平台代码中调用。例如热插拔的I2C设备或者需要根据硬件跳线动态改变地址的设备。client创建后会与匹配的i2c_driver绑定，触发驱动的probe。注意注销时使用i2c_unregister_device清理。开发者可以通过/sys/bus/i2c/devices/目录查看所有client，每个子目录名称格式为“总线地址-设备地址”。
i2c_transfer数据传输详解
i2c_transfer是设备驱动中最核心的数据传输函数，原型为int i2c_transfer(struct i2c_adapter adap, struct i2c_msg *msgs, int num)。它允许在一次传输中执行多个消息，每个消息独立指定从机地址、读写标志、数据缓冲区和长度。这种聚合传输方式能够实现复合操作，比如写寄存器地址后立即读数据linux系统编程，避免了重复产生起始和停止条件，提高总线效率。
使用i2c_transfer时需要构造i2c_msg数组。写操作的消息中flags设为0，buf第一个字节为寄存器地址linux源代码分析，后续字节为写入数据。读操作的消息中flags设为I2C_M_RD，buf用于存放读取结果。注意消息间的重复起始条件（Restart）会自动处理。返回值是成功传输的消息数量，若小于num则需要检查错误码。对于不支持SMBus协议的老旧设备或者需要精确控制时序的场景，必须使用i2c_transfer，它是底层最通用的接口。
